Монтаж фотоэлементов безопасности.
Фотоэлементы безопасности используются для защиты людей, животных или автомобилей при работе автоматики для откатных ворот, автоматики для распашных ворот, автоматики для гаражных (секционных) ворот а также шлагбаумов.
Из чего состоит комплект фотоэлементов

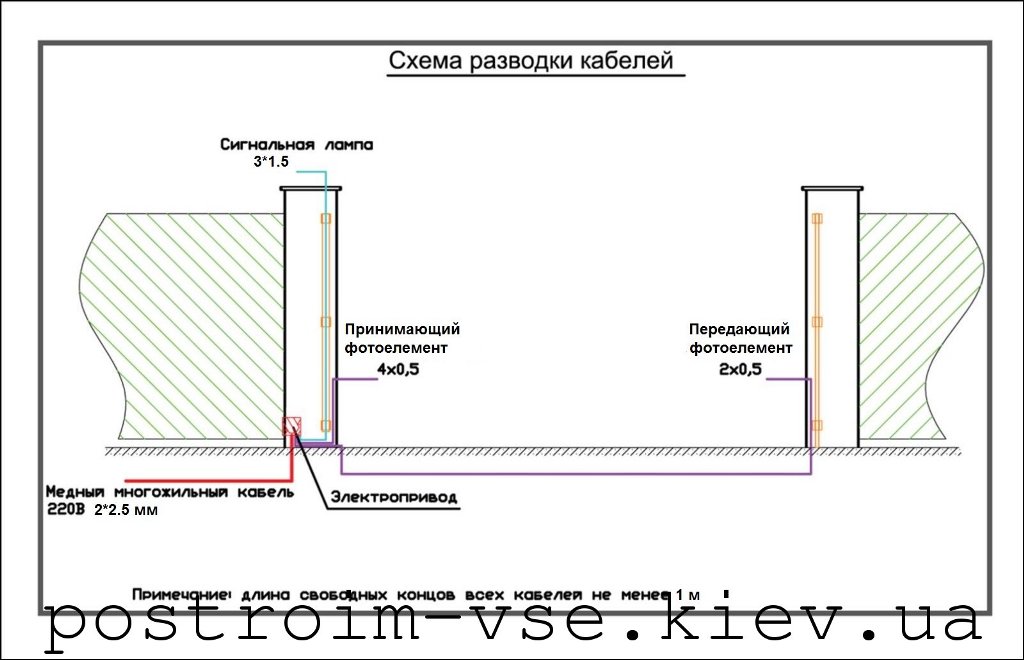

Комплект фотоэлементов безопасности состоит из передающего и принимающего фотоэлемента. Фотоэлементы безопасности монтируются в проеме ворот, один напротив другого на высоте около 50 см. Принимающий фотоэлемент размещается возле автоматики для откатных ворот либо со стороны блока управления если у вас автоматика для распашных ворот. К передающему фотоэлементу подводится два провода в защитной пластиковой трубе под проездом ворот, к принимающему фотоэлементу-четыре, сечение 0,5-1 мм, многожильный гибкий.

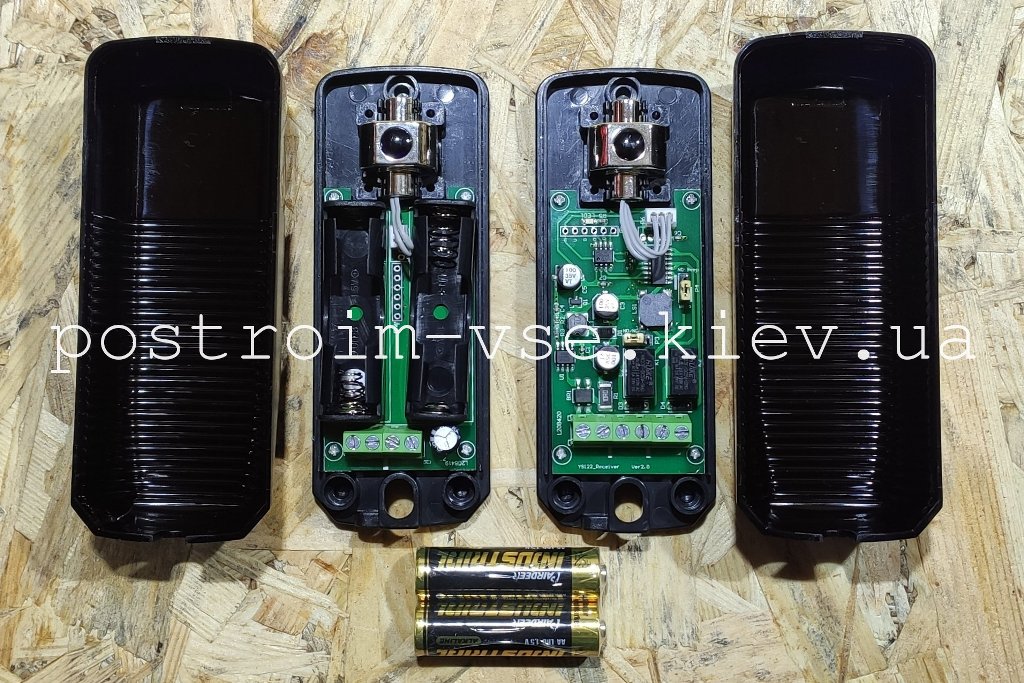

Если у вас нет возможности провести электропитание под проездом ворот то можно использовать беспроводные фотоэлементы безопасности, они работают от пары батареек.
Подключение передатчика и приемника

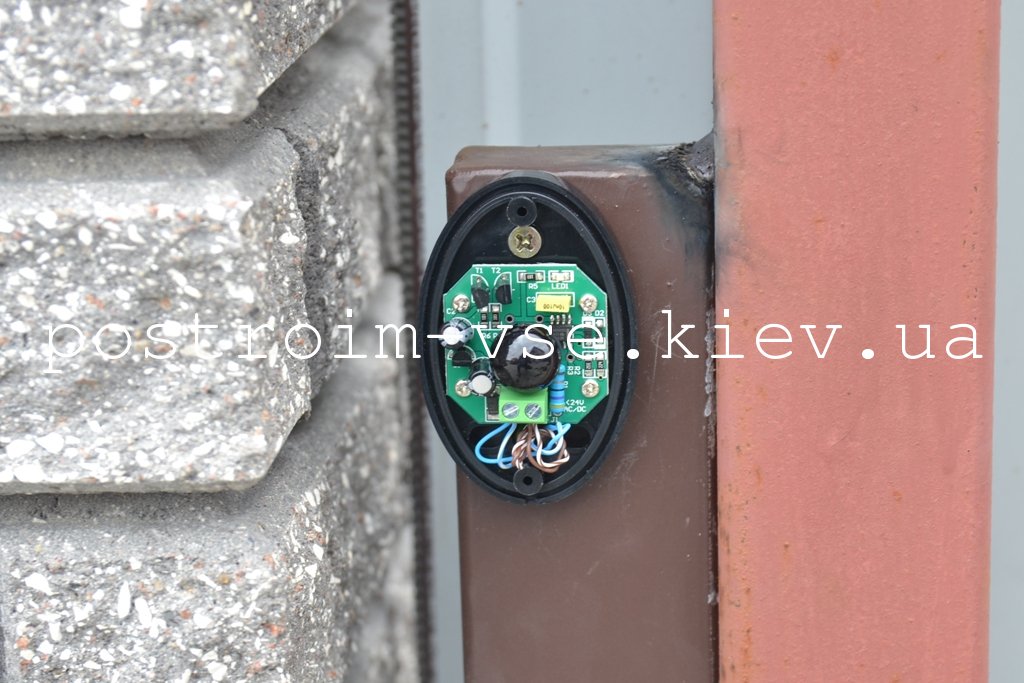

Передающий фотоэлемент имеет две клеммы. к которым подводится питание от автоматики для ворот, от 12 до 24.

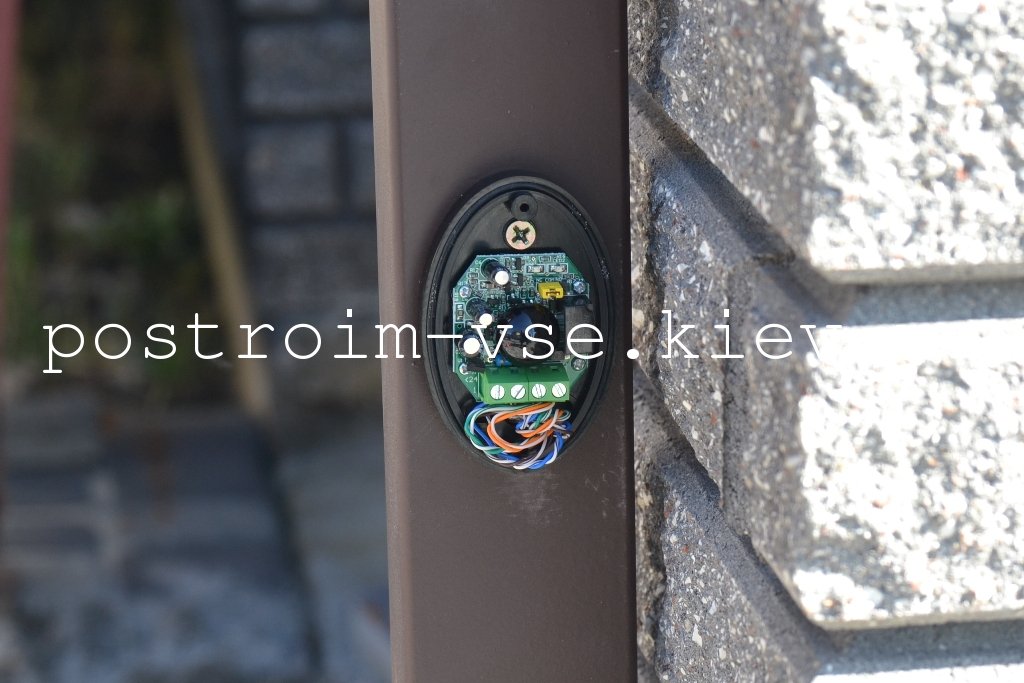

Принимающий фотоэлемент имеет четыре клеммы: две-питание и две-сигнал на привод для ворот.

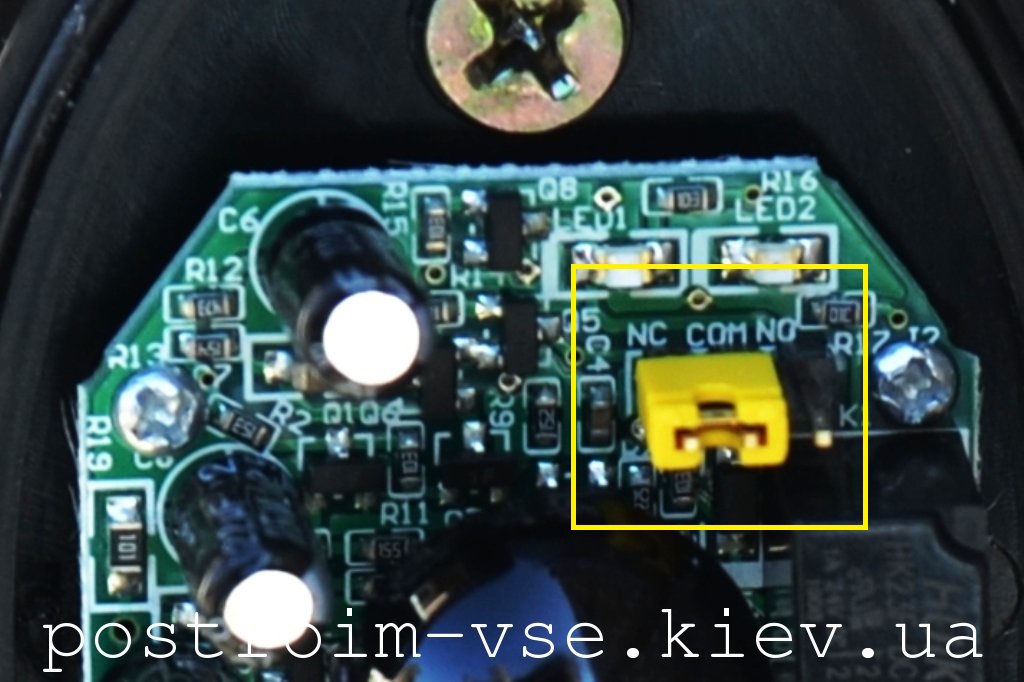

На выходе сигнальных клемм может быть сигнал с контактов реле фотоэлемента "нормально замкнуто" -NC и "нормально разомкнуто"-NO. Эти режимы меняются при помощи перемычки желтого цвета.

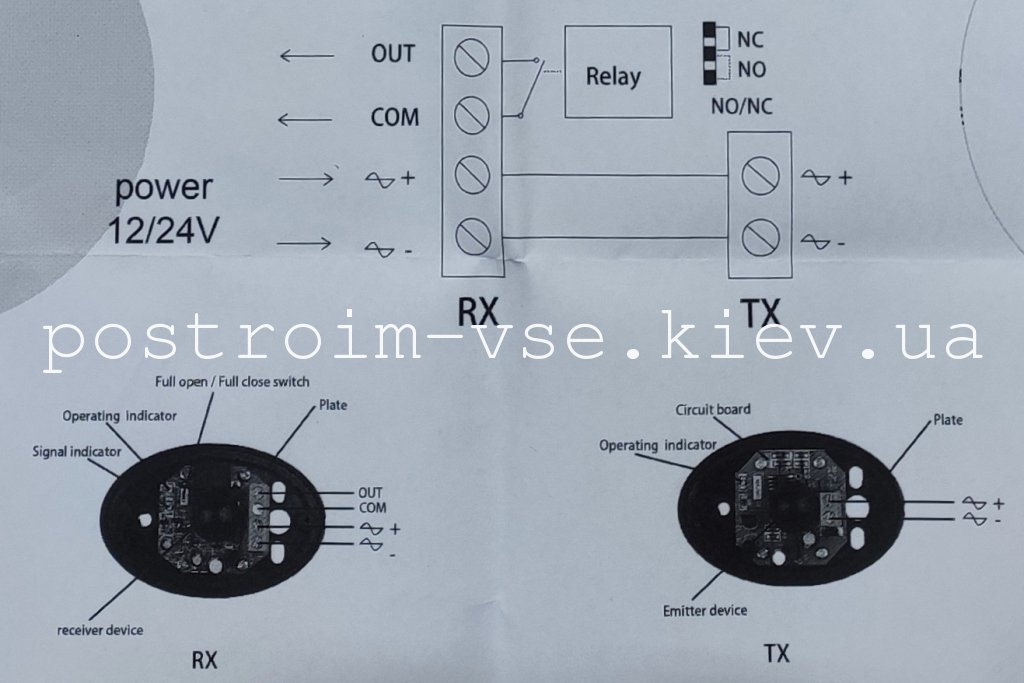

Схема подключения принимающего фотоэлемента безопасности с 4 клемами.

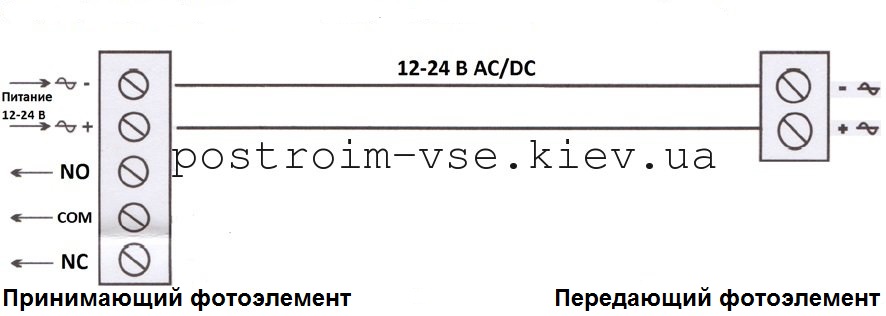

Имеются также модели фотоэлементов безопасности на которых имеются пять клемм подключения на принимающем фотоэлементе: отдельно клемма режима NC и режима NO, без перемычки.
Логика работы NC и NO
ЛОГИКА РАБОТЫ ФОТОЭЛЕМЕНТОВ БЕЗОПАСНОСТИ
Если невидимый инфракрасный луч с передающего фотоэлемента попадает на принимающий фотоэлемент то в режиме NC на автоматику для ворот будет идти сигнал "Замкнуто" который будет давать разрешение на работу привода для ворот. Как только при закрытии створки (створок, стрелы шлагбаума) ворот кто-то или что-то разомкнет инфракрасный луч то автоматика получит сигнал "Разомкнуто", движение ворот остановится а потом створка (створки, стрела шлагбаума) пойдет на открытие и не закроется пока помеха в проезде ворот не будет устранена.
Питание и проверка после подключения

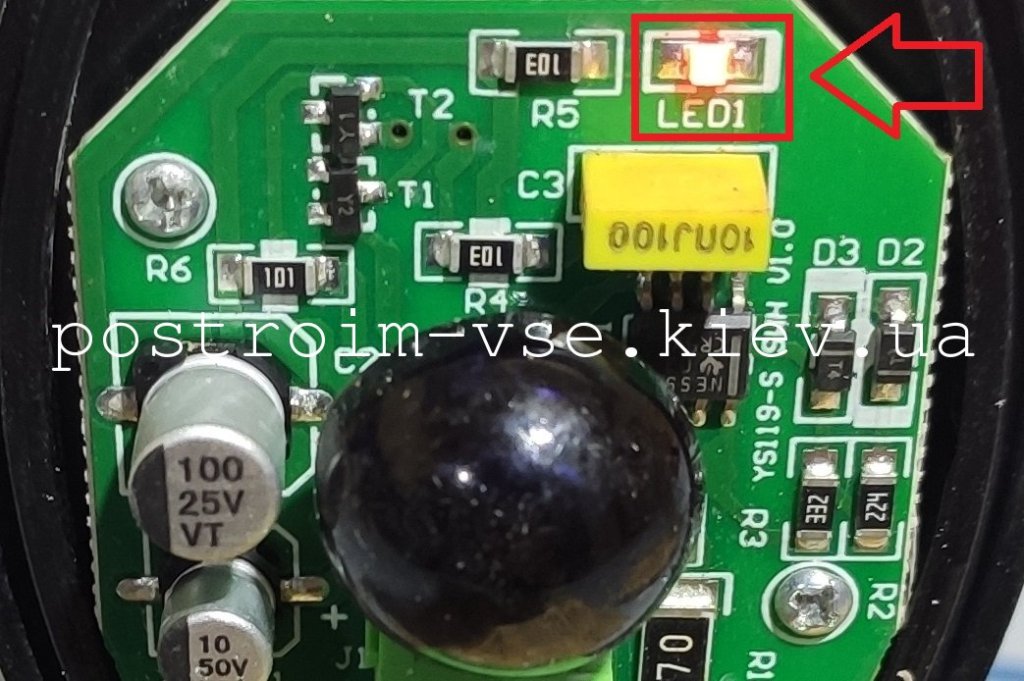

Электропитание фотоэлементов безопасности берется из автоматики для ворот. Подходит как переменное так и постоянное напряжение 12-24 вольт. Если питание приходит то на принимающем фотоэлементе светится светодиод LED1. Если не светится то поменяйте местами провода его питания на клемнике привода.

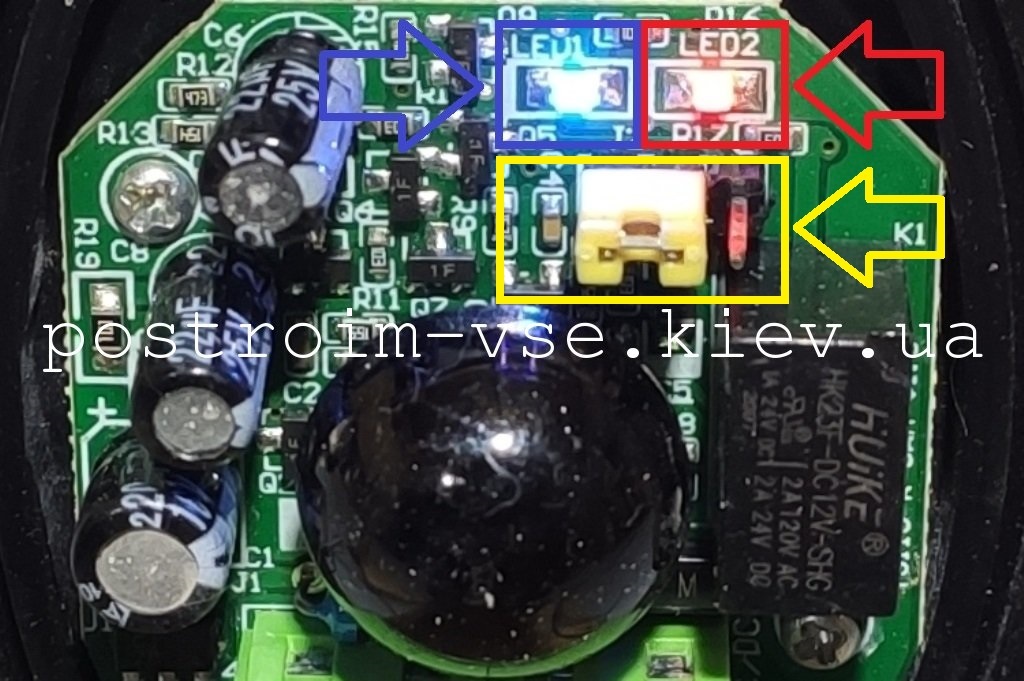

То же касается и принимающего фотоэлемента безопасности-светодиод LED2 должен гореть красным цветом. Но на нем еще имеется светодиод LED1, синего цвета. Если он горит значит либо на принимающий фотоэлемент не попадает невидимый инфракрасный луч с передающего фотоэлемента, либо между ними появилось препятствие. Перемычка желтого цвета под светодиодами в положении работы для режима "нормально замкнутые контакты".

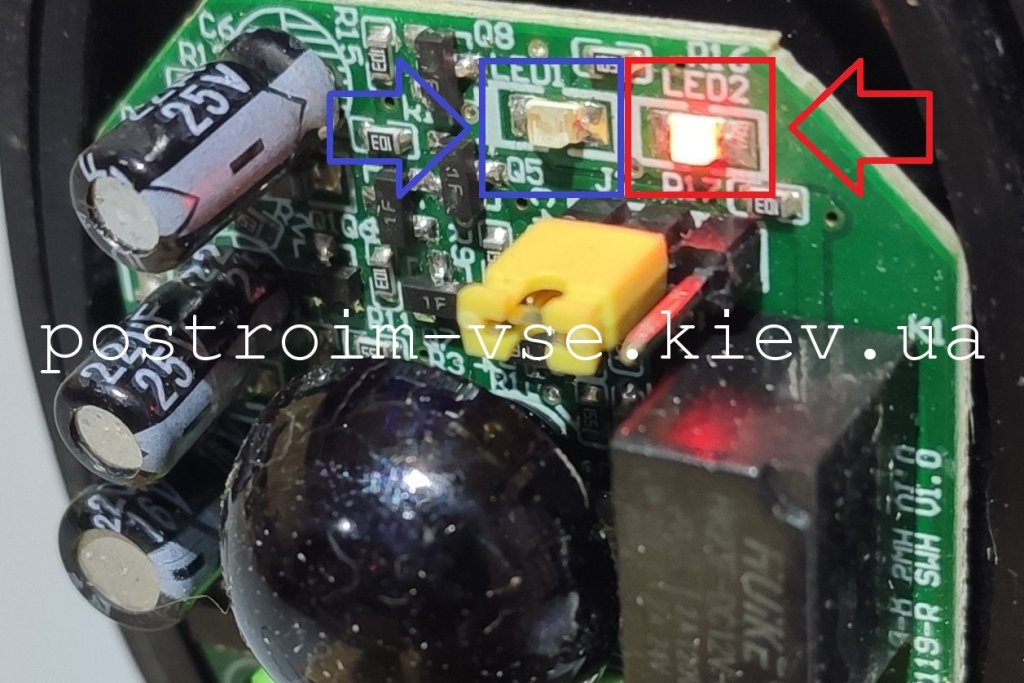

Если фотоэлементы "видят" друг друга то светодиод LED1 не светится. Если тогда провести рукой перед ними то должно быть слышно щелкание реле, это тоже признак контакта между ними.
Автоматика для откатных ворот использует в большинстве случаев одну пару фотоэлементов безопасности. Это модели приводов для откатных ворот Steelon Ant 500, Steelon Navi 600, Steelon Navi 1000, Steelon Navi 1500.
К некоторым моделям автоматики для ворот можно подключить две пары фотоэлементов. Это больше актуально к автоматике для распашных ворот Steelon REA SW 250 и Steelon REA SW 350 так как откатные ворота двигаются только вперед-назад, а распашные ворота на 95-110 градусов проворачиваются на петлях для ворот.

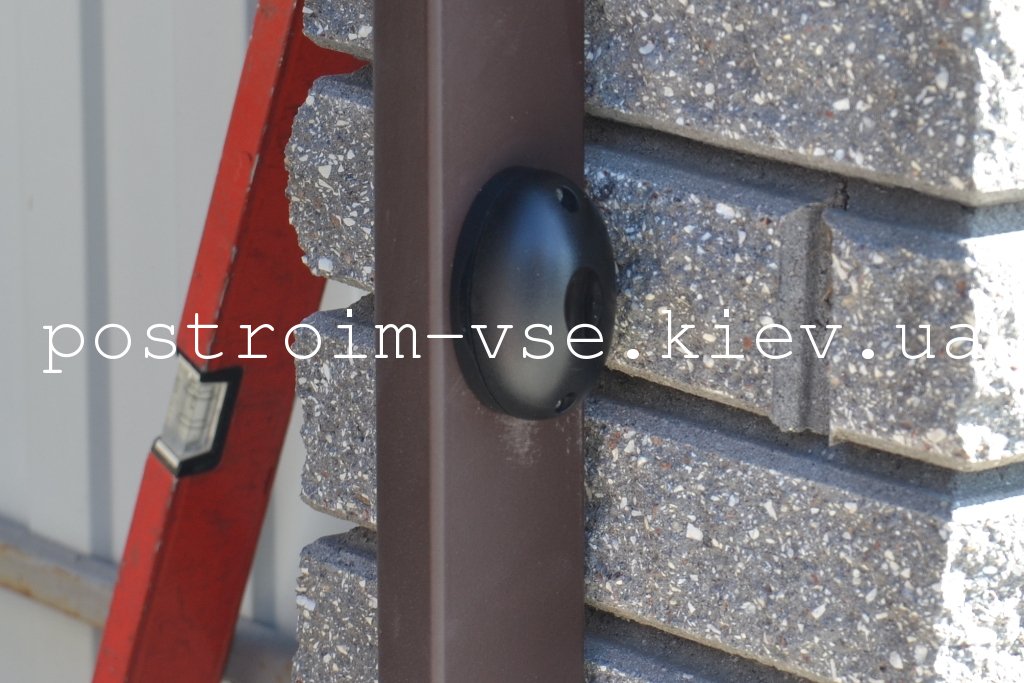

После подключения и проверки работоспособности пары фотоэлементов безопасности с автоматикой для ворот следует закрыть защитные крышки.
