Актуальные параметры Steelon SW ANT 150DC

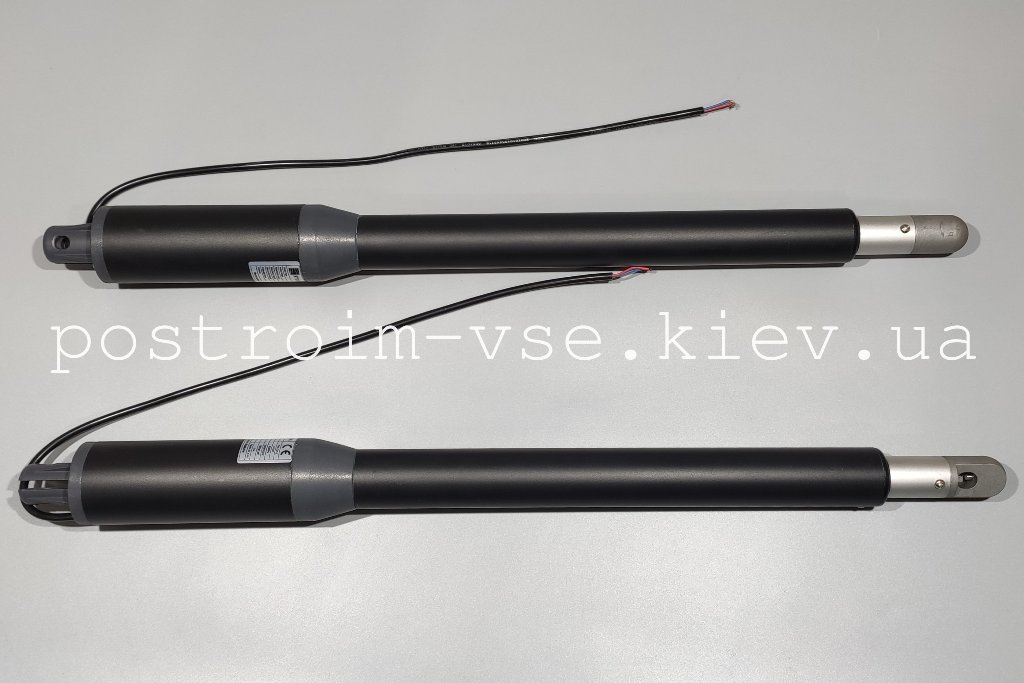

Steelon SW ANT 150DC — комплект линейной автоматики 24 В для одно- или двухстворчатых распашных ворот. Текущая версия рассчитана на створки длиной до 2 м и массой до 200 кг каждая. Для высоких или полностью зашитых створок дополнительно учитывают парусность и оставляют запас по нагрузке.
Основные характеристики
| Параметр | Значение |
|---|---|
| Длина одной створки | до 2 м |
| Масса одной створки | до 200 кг |
| Питание двигателей | 24 В DC |
| Мощность одного двигателя | 40 Вт |
| Ход штока | 300 мм |
| Максимальный угол открывания | до 110° при подходящей монтажной геометрии |
| Степень защиты приводов | IP55 |
| Память радиоприемника | до 120 совместимых пультов |

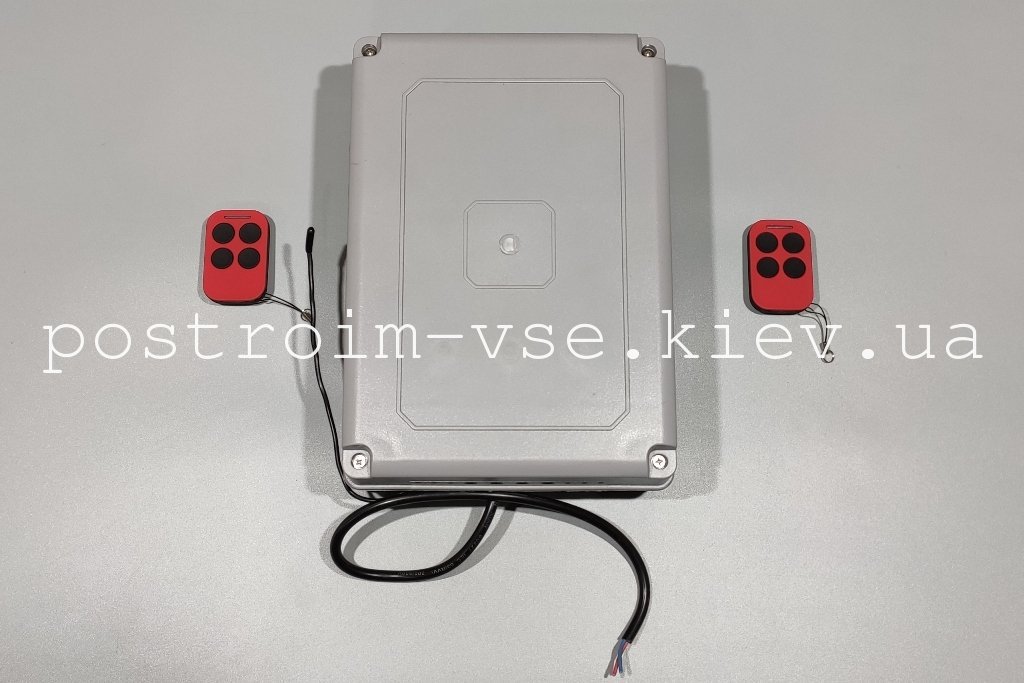

Блок управления

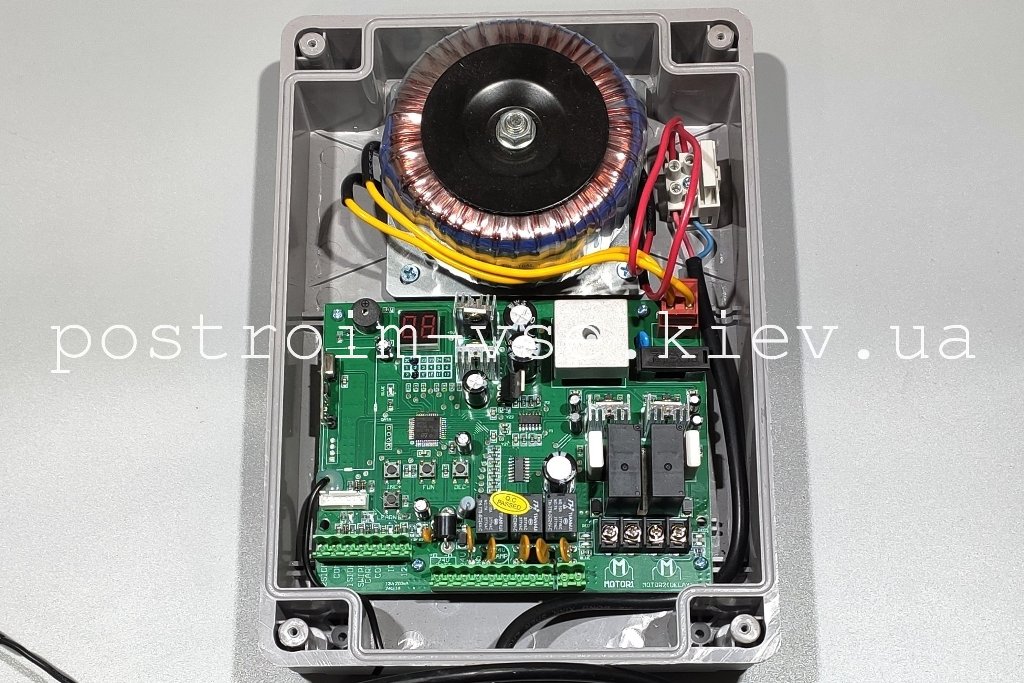

Плата позволяет регулировать усилие и скорость приводов, плавный старт, задержку между створками и автоматическое закрывание. Предусмотрен режим управления одной створкой для пешеходного прохода.

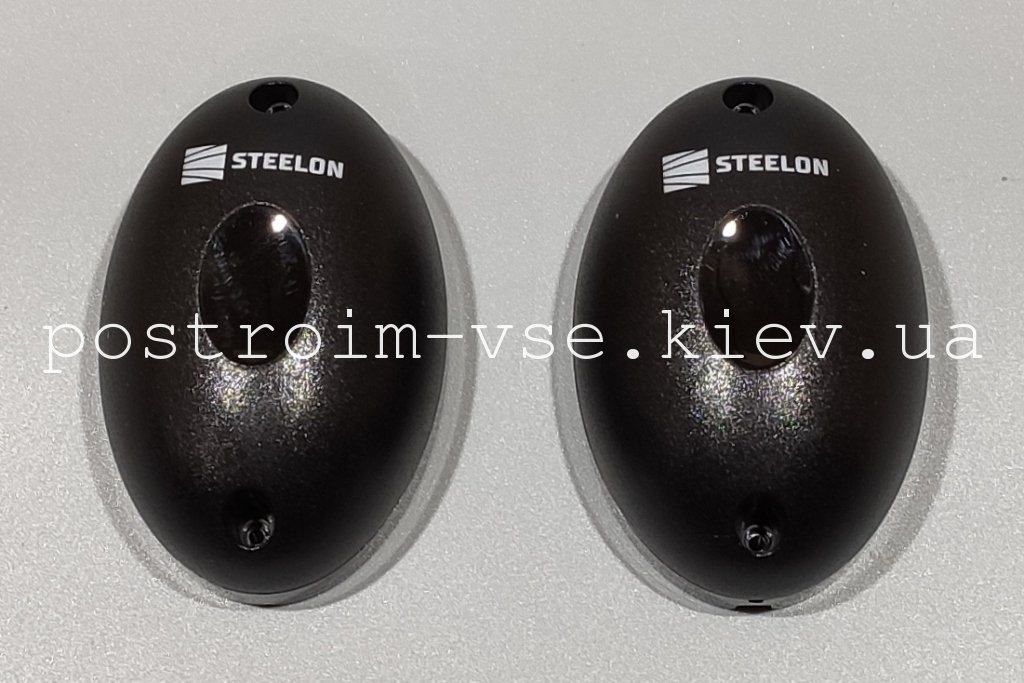

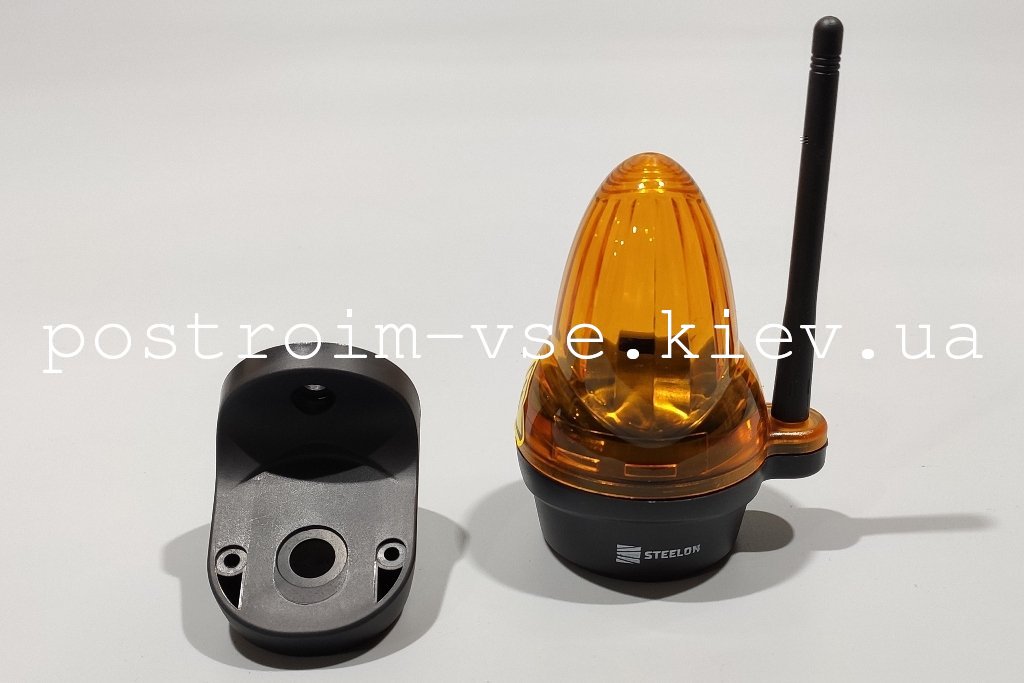

Фотоэлементы и сигнальная лампа
На плате есть один специализированный вход IR для фотоэлементов. Это нужно учитывать, если требуется две независимые зоны контроля. Для сигнальной лампы предусмотрен отдельный выход 24 В. Возможность подключения дополнительного оборудования всегда сверяйте со схемой конкретной версии платы.
Резервное питание и ручная разблокировка
Система допускает организацию резервного питания 24 В. Если питание отсутствует, каждый привод можно механически разблокировать комплектным ключом и перемещать створки вручную.
Монтаж
До установки автоматики створки должны легко двигаться на петлях без провисания и перекосов. Передний и задний кронштейны выставляют по монтажной таблице именно SW ANT 150DC. Неправильная геометрия уменьшает полезное усилие и создает лишнюю нагрузку на шток.
Общий порядок работ смотрите в статье монтаж автоматики для распашных ворот.
Что проверить перед выбором
- длину и примерную массу каждой створки;
- сплошное или продуваемое заполнение;
- размеры и материал столбов;
- направление открывания;
- нужна ли одна или две зоны фотоэлементов;
- нужно ли резервное питание.
