Монтаж зубчатой рейки

     При полностью открытых воротах, ставим посередине шестерни привода зубчатую рейку. Учтите, что вам нужно отложить достаточный отрезок зубчатой рейки для крепежа концевых выключателей.

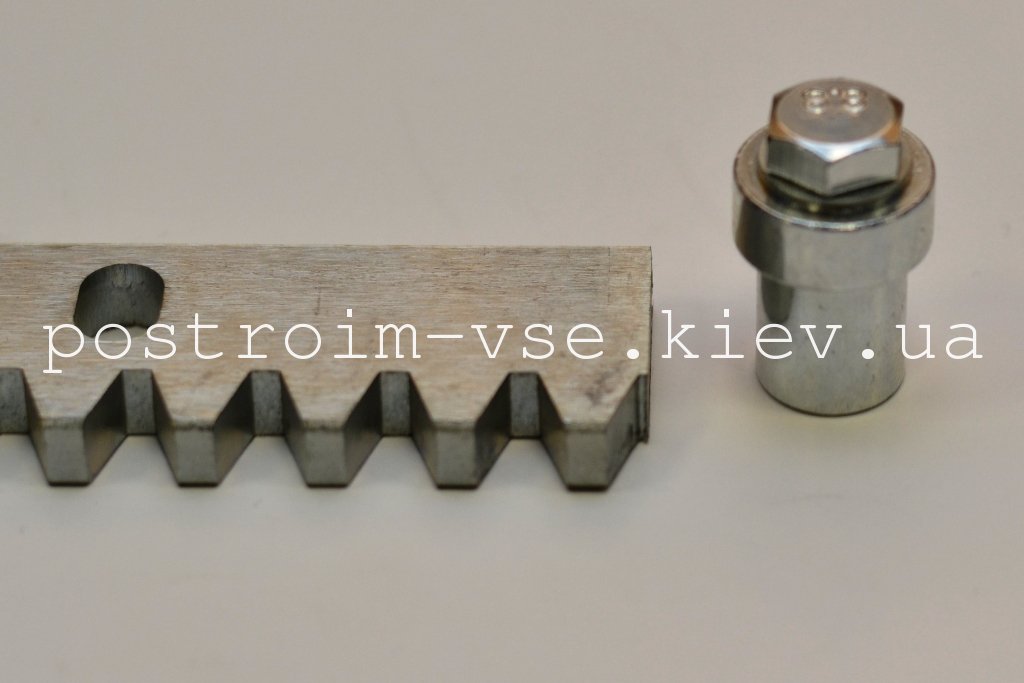

            С металлической зубчатой рейкой идут специальные бобышки с резьбой - 3 шт к каждой рейке.

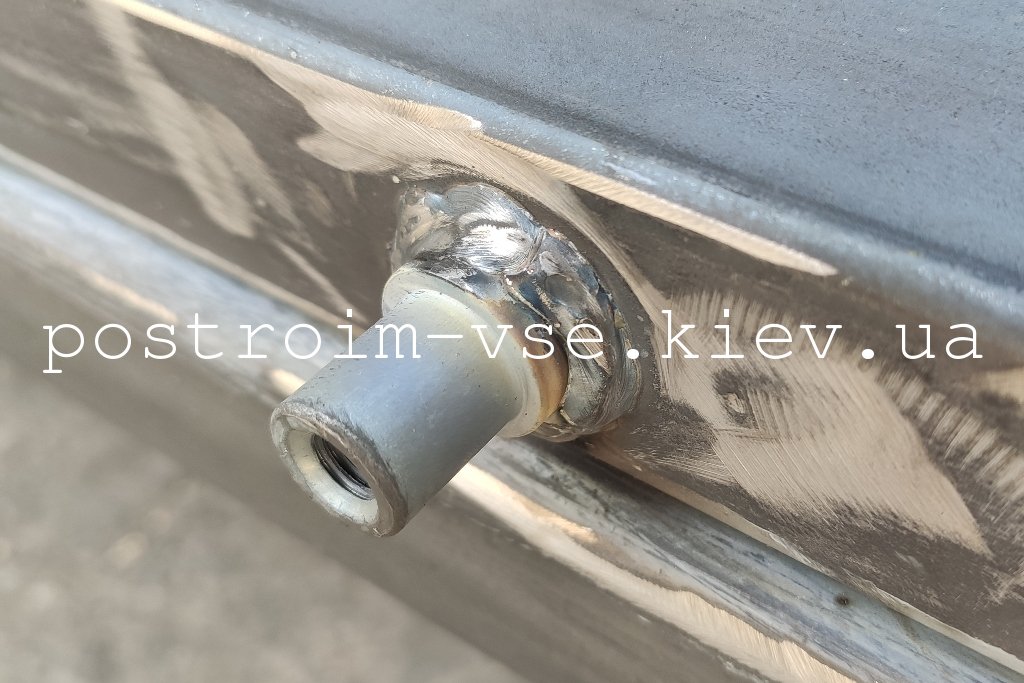

     Бобышки привариваются как правило  к профильной трубе находящейся выше направляющей, правда в этом случае труба должна быть по всей длине конструкции - даже над противовесной частью(хвостовиком). Чтобы узнать где конкретно варить рейку необходимо сначала приставить к воротам привод на монтажной пластине из комплекта.

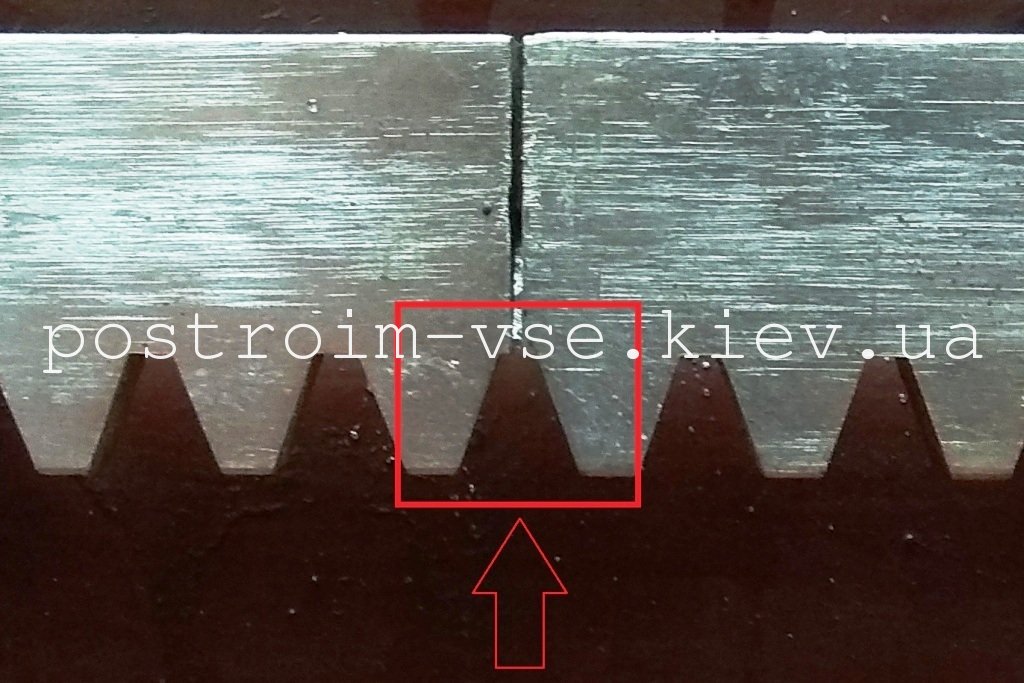

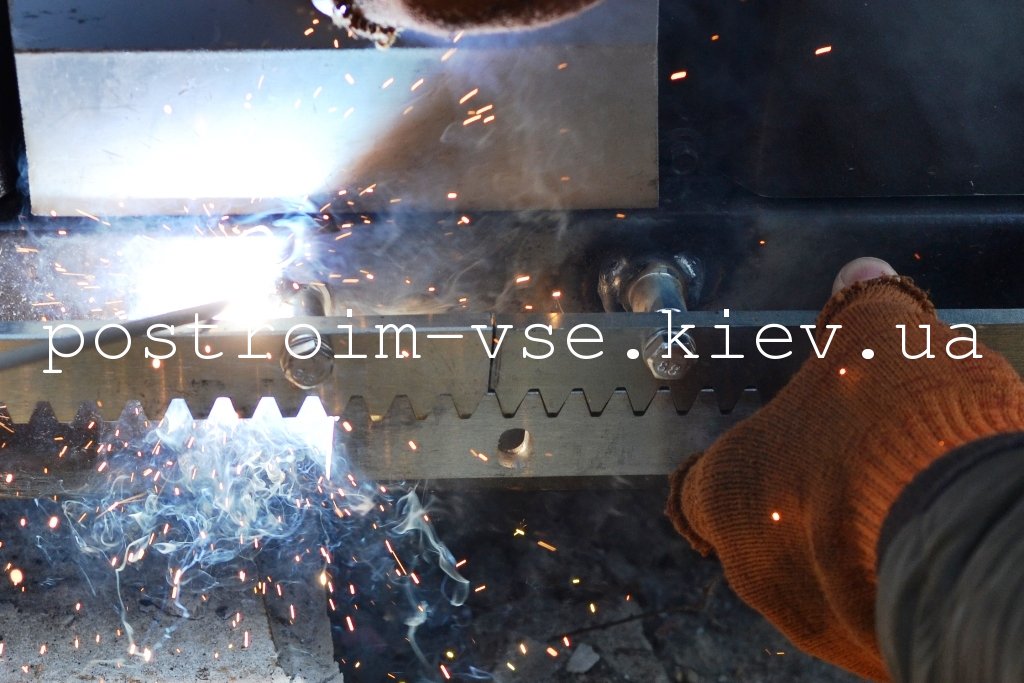

Первое, что делаем накручиваем бобышки на рейку и примеряем к к звезде привода в закрытом положении ворот выставляем рейку таким образом чтобы рейки хватило чтобы надеть концевик из комплекта электропривода и подвигать его в некоторых пределах - 5-10 см (это понадобится Вам при точной регулировке закрытого положения). Далеее привариваем все три бобышки, смотрим чтобы рейка лежала ровно и зазор по зубьям был равномерным. Далее накручиваем бобышки на следующую рейку прикладываем ее после уже привареной, а снизу ее удобно поджать свободной рейкой зубьями вверх частично захватив уже приваренную рейку тем самым Вы получите зафиксированное положение рейки. что облегчит Вам дальнейшее приваривание.





    После того как вся зубчатая рейка прихвачена, еще раз обвариваем все крепежные элементы.
Далее нужно выставить зазор между зубчатой рейкой и шестерней привода около 1 мм. На практике это можно сделать таким образом – отвинчиваем болтики на зубчатой рейке и выставляем ее таким образом, что бы двигая рейкой, при соприкасании с шестерней был характерный звук (цок-цок).

Места сварки по окончании работ необходимо подкрасить.
