Автоматика для откатных ворот Steelon Navi 600

Steelon Navi 600.

Актуальные цена и наличие товара — на Mastervorot.

Автоматика для откатных ворот Steelon Navi 600 используется для работы со створкой до 600 кг. Страна регистрации бренда Польша, страна производства Китай.

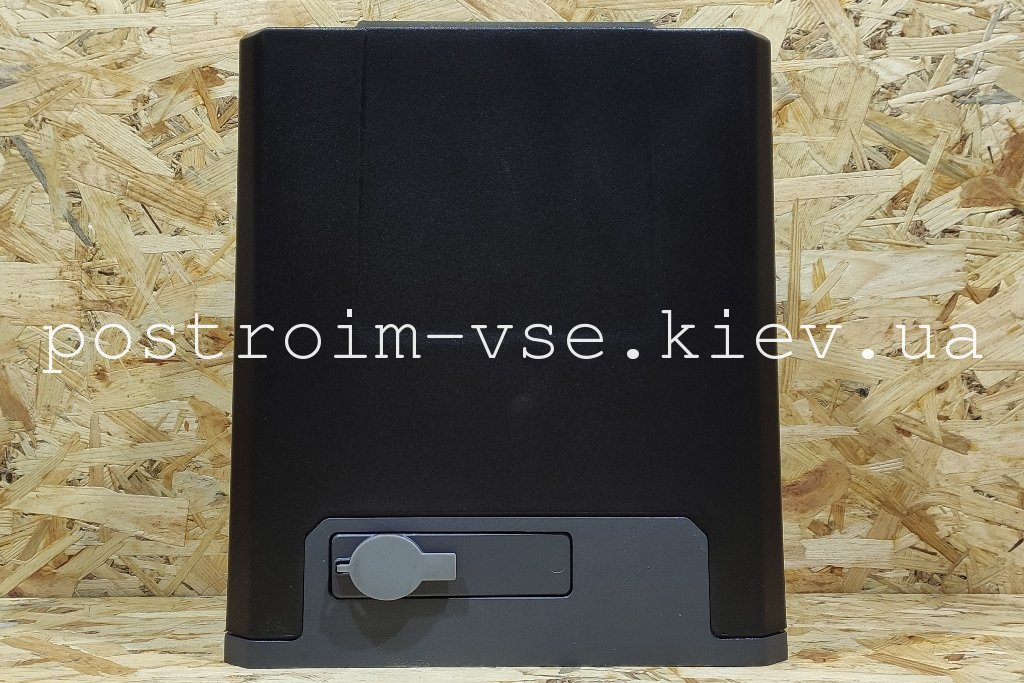

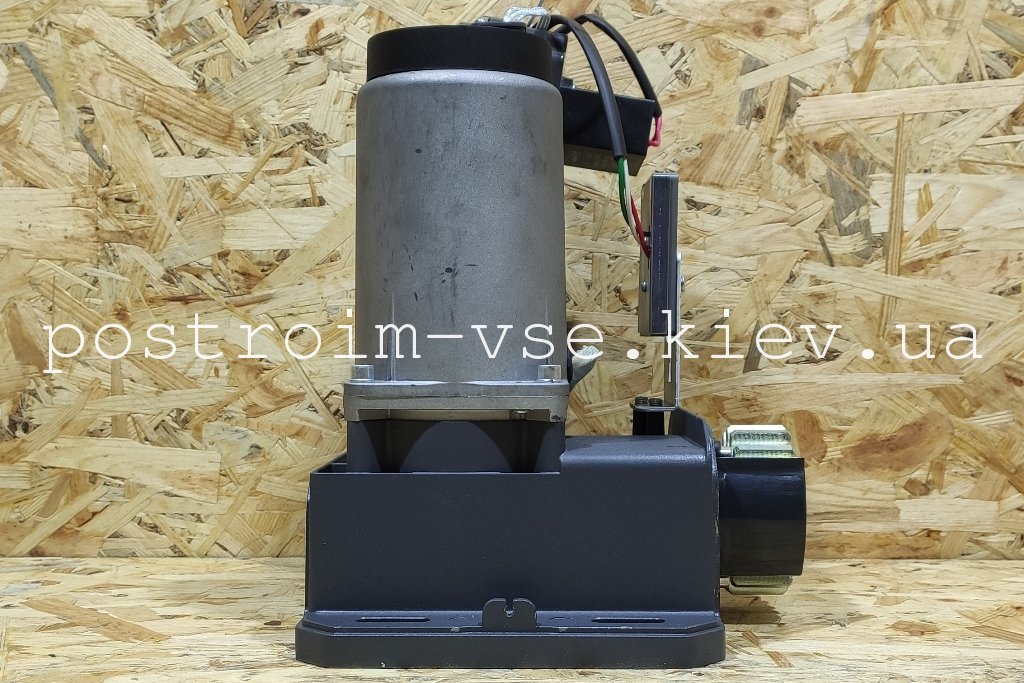

Привод  Steelon Navi 600 имеет литой металлический корпус и крышку, под которой спрятан блок управления и электродвигатель.

С обратной стороны привода имеется ручка механизма разблокировки редуктора.

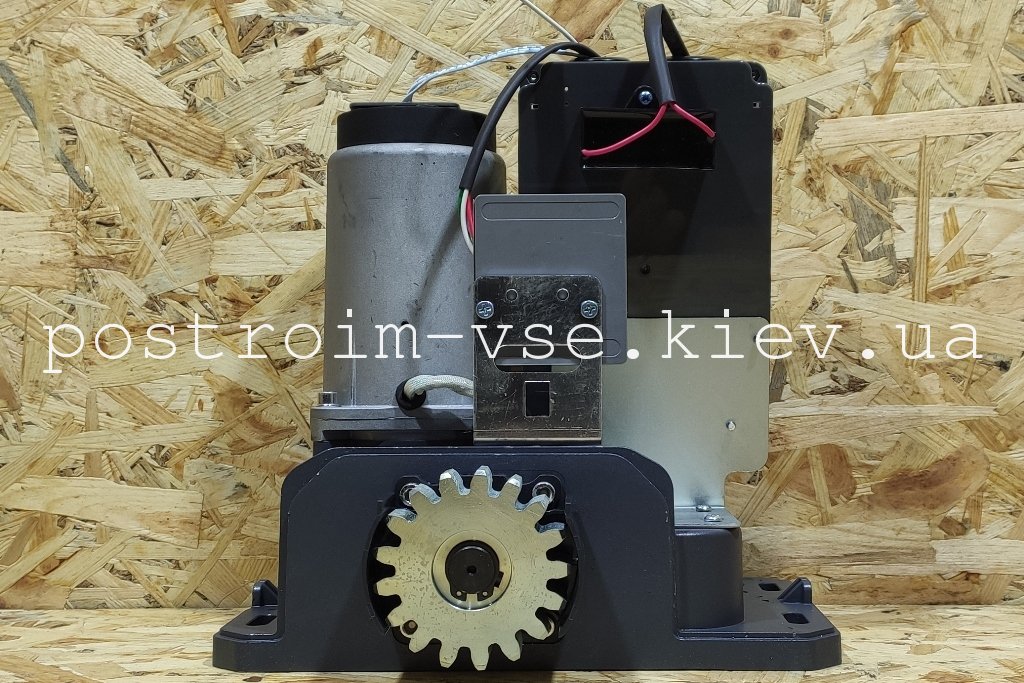

Внутри под защитной крышкой размещен блок управления и герконовый бесконтактный датчик положений и рабочий конденсатор.

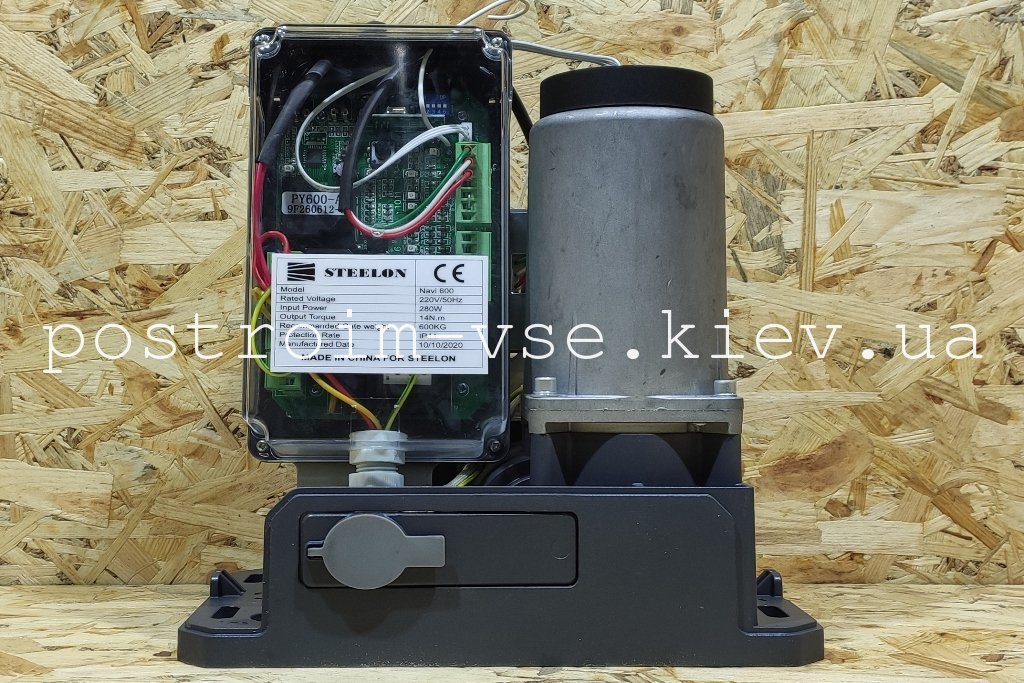

Плата управления автоматики Steelon Navi 600 имеет дополнительную защиту.

Сама плата размещена вертикально, это положительно для эксплуатации автоматики, так как конденсат в холодную пору года не будет скапливаться на токопроводящих частях а будет каплями выпадать вниз, на основу привода.

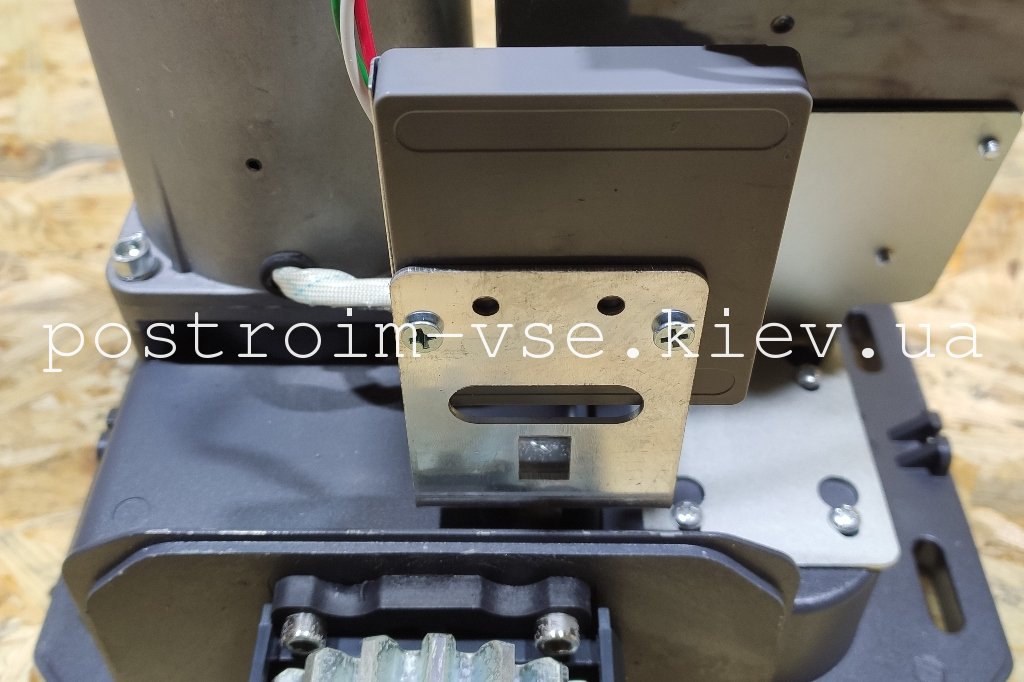

За платой управления размещен бесконтактный герконовый датчик концевых положений.

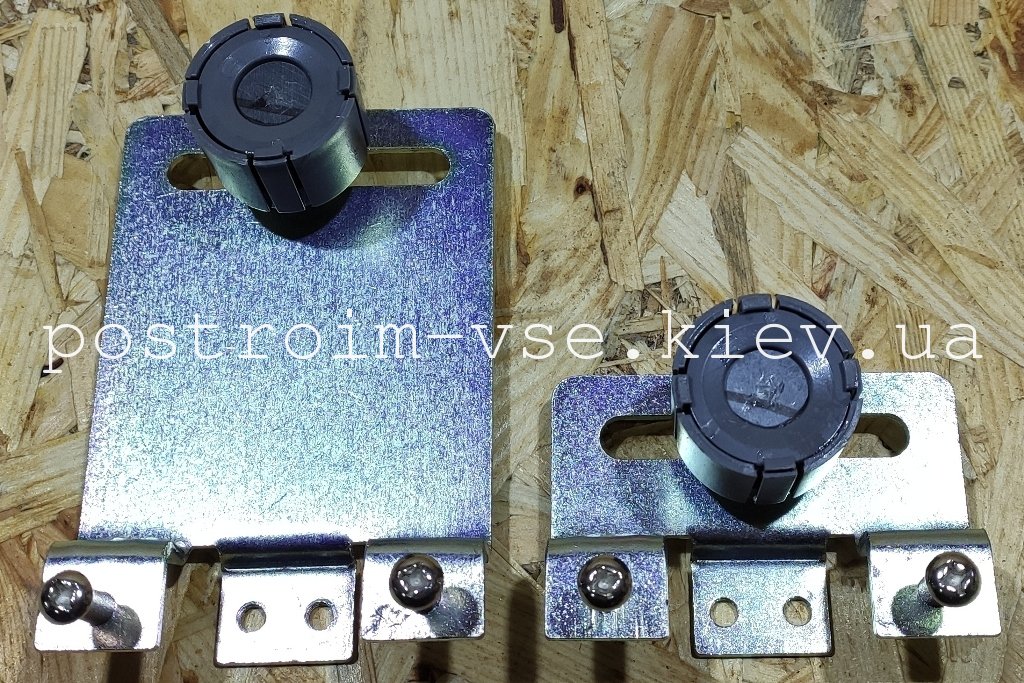

Контакты датчика концевых положений работают с комплектной парой однополярных магнитов.

Кронштейны магнитов имеют разную высоту, это позволяет четко срабатывать самому датчику так как его элементы внутри корпуса размещены вертикально. Это позволяет исключить такую вещь как проезд створки ворот мимо магнита.

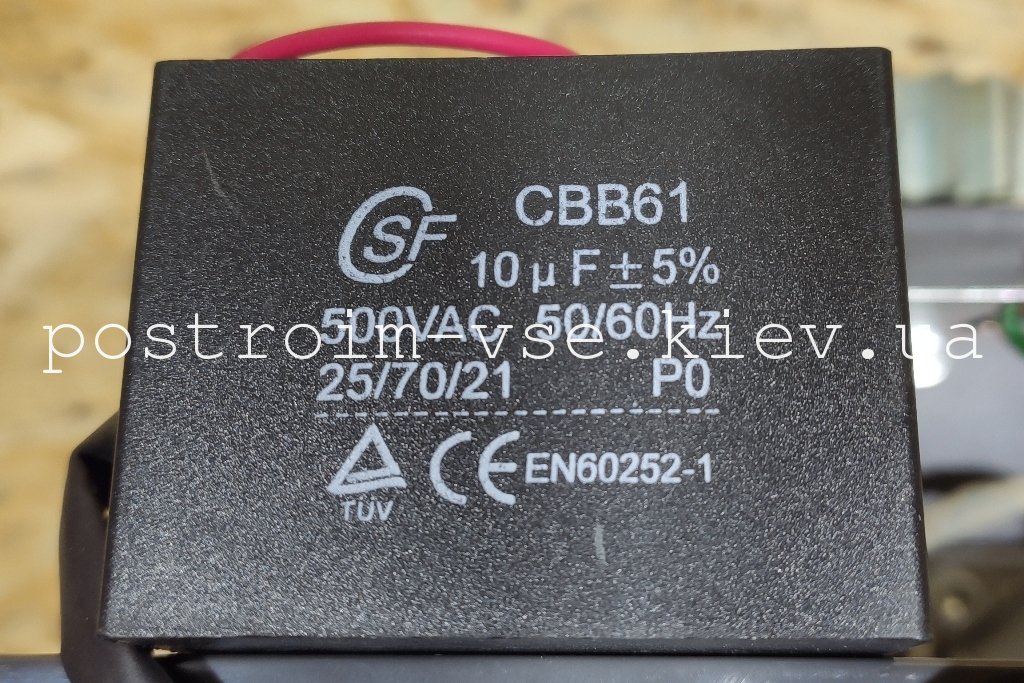

Рабочий конденсатор имеет емкость 10 микрофарад.

Редуктор привода, метал на подшипниках.

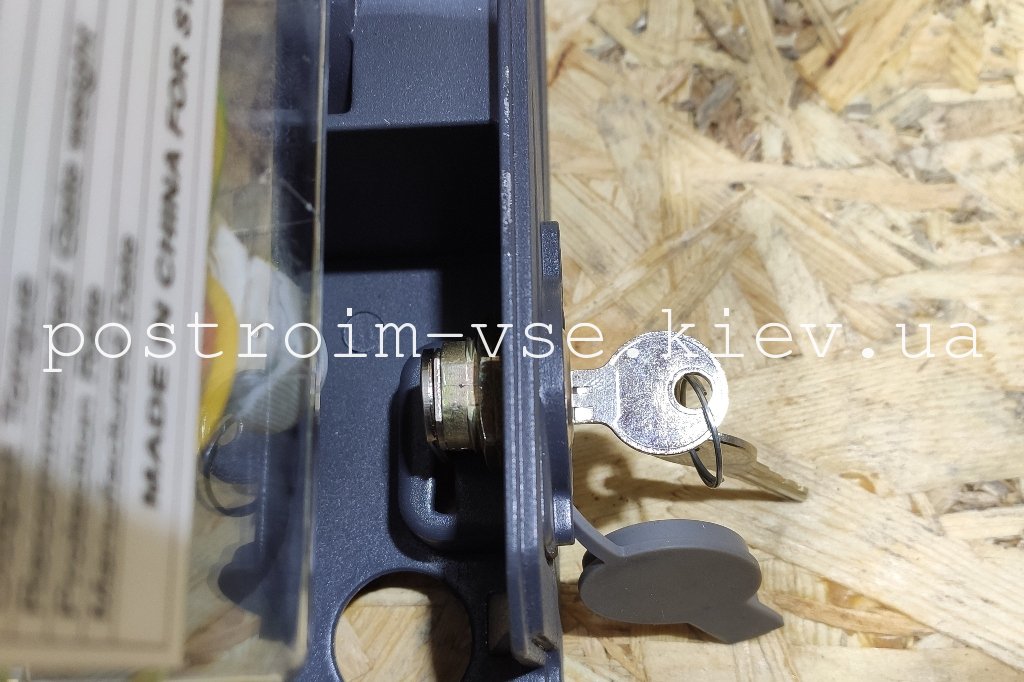

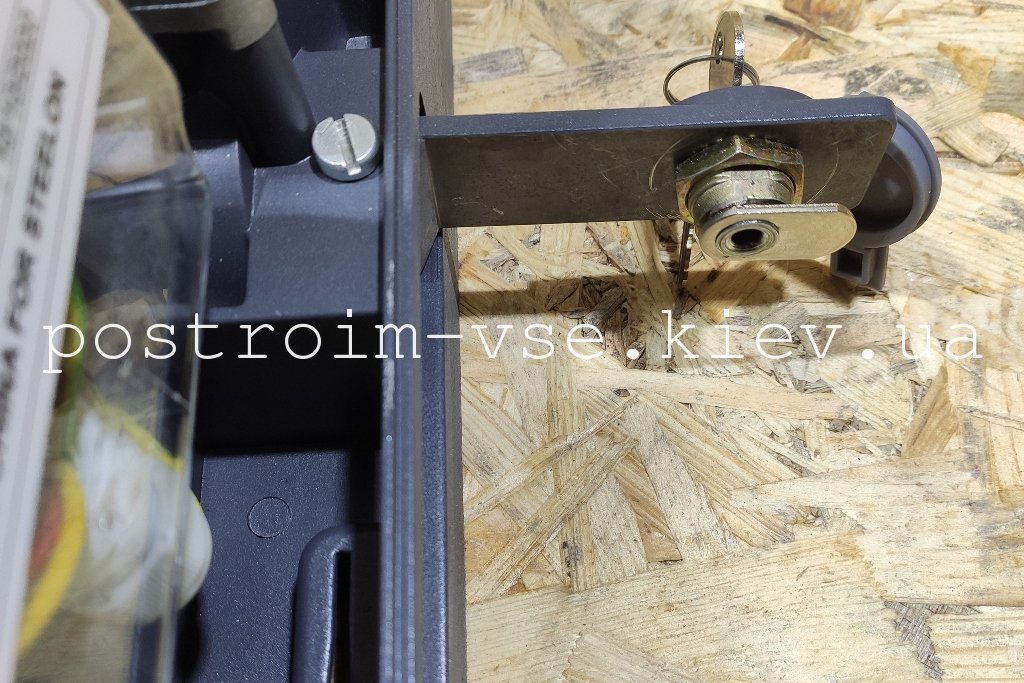

Для разблокировки редуктора необходим комплектный ключ разблокировки

.

Он вставляется в замок ручки разблокировки. Ручка переводится в положение перпендикулярное корпусу привода.

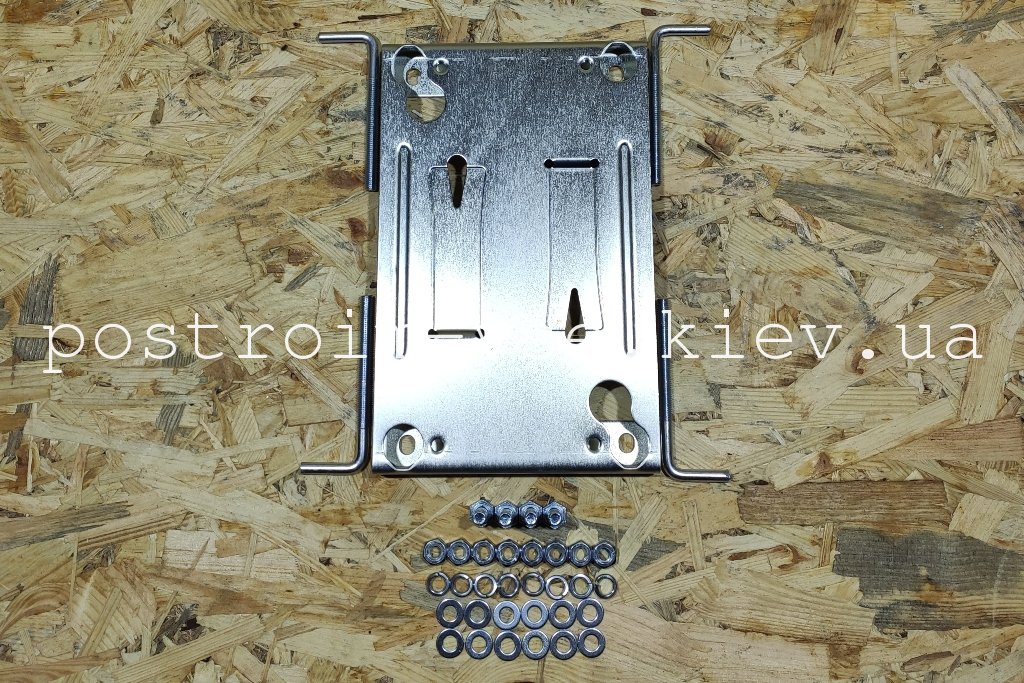

Монтажный комплект: пластина и винты крепления.

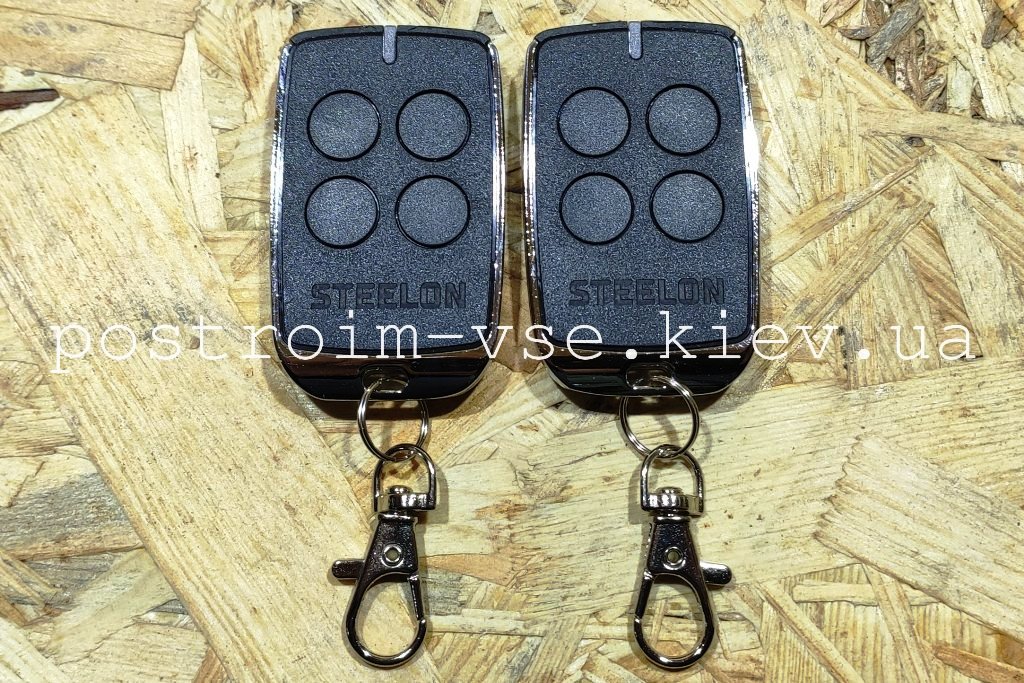

Пульты управления. В комплекте два, можно докупить еще.

Привод Steelon Navi 600 для работы со створкой откатных ворот укомплектовывается: зубчатая рейка, фотоэлементы безопасности, сигнальная лампа.

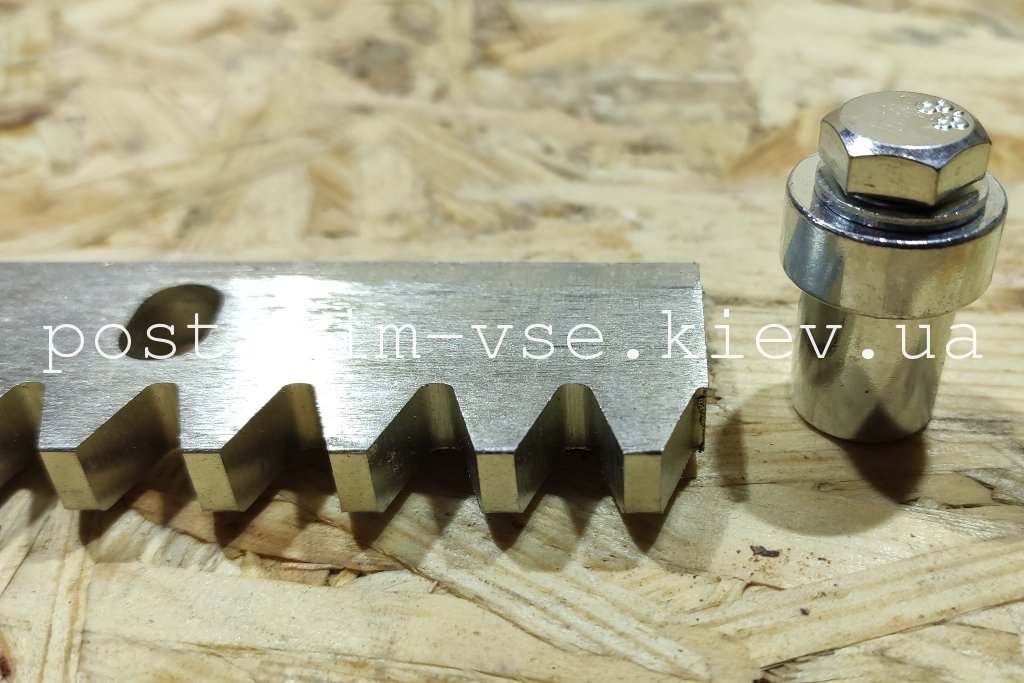

Зубчатая рейка.

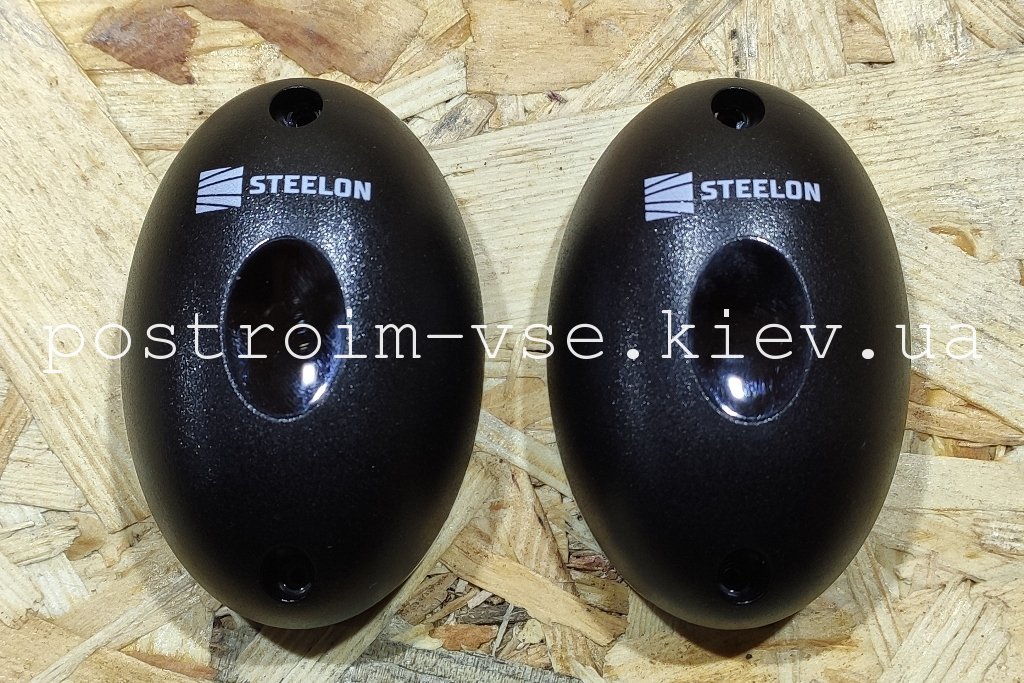

Фотоэлементы безопасности.

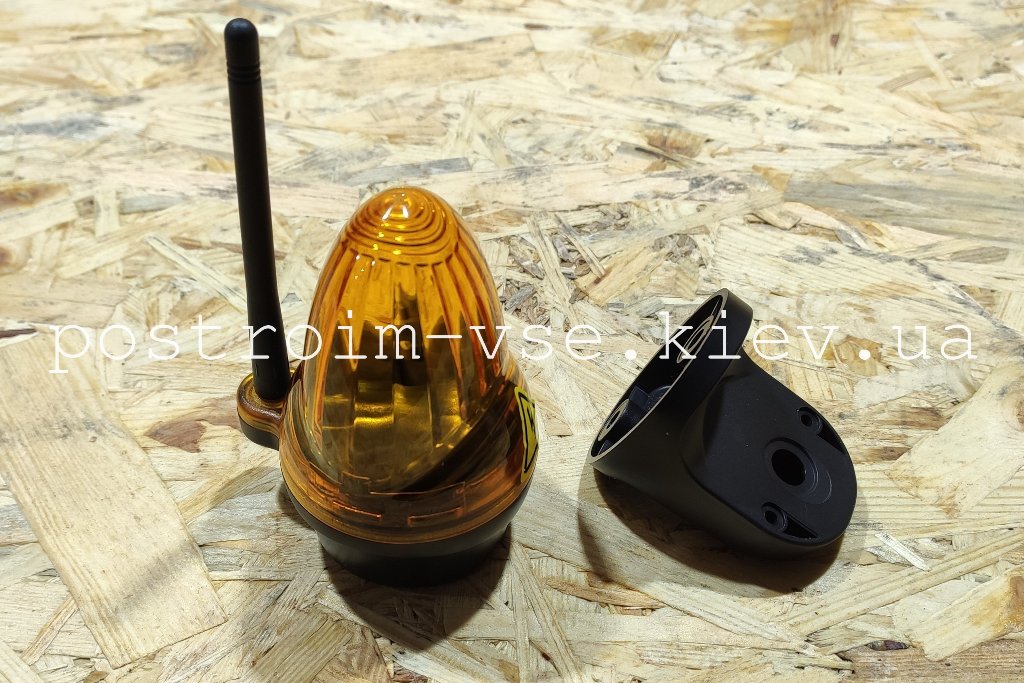

Сигнальная лампа.

Пример, как монтируется автоматика для откатных ворот.
