Описание Steelon ANT 500

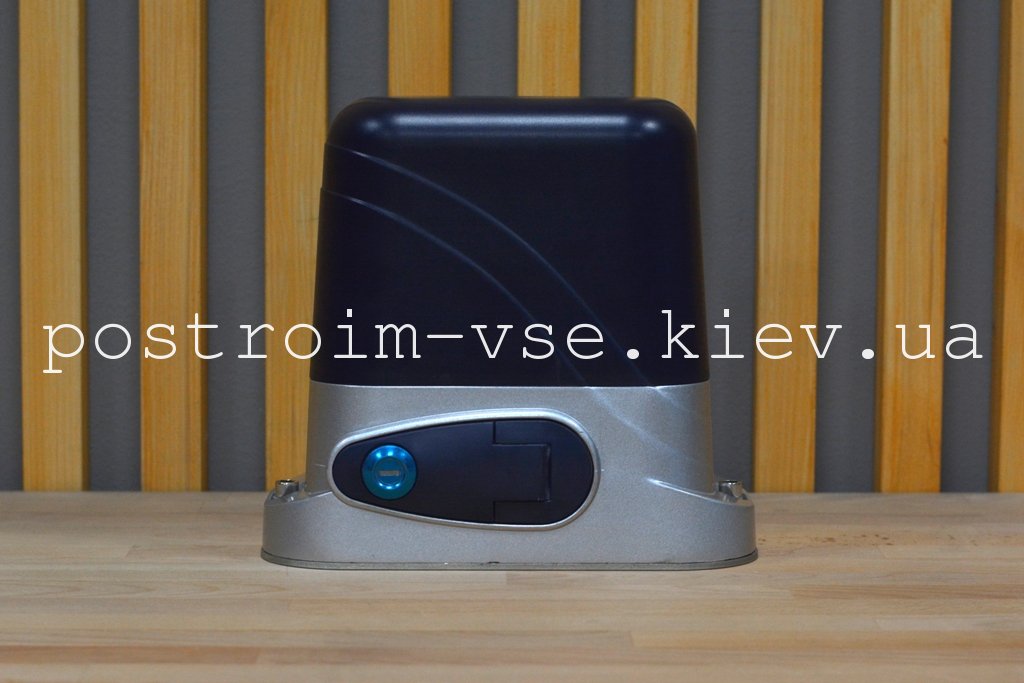

Автоматика для откатных ворот Steelon ANT 500 используется для ворот до 500 кг. Поставляется в надежной упаковке. Страна регистрации бренда Польша, страна производства Китай.

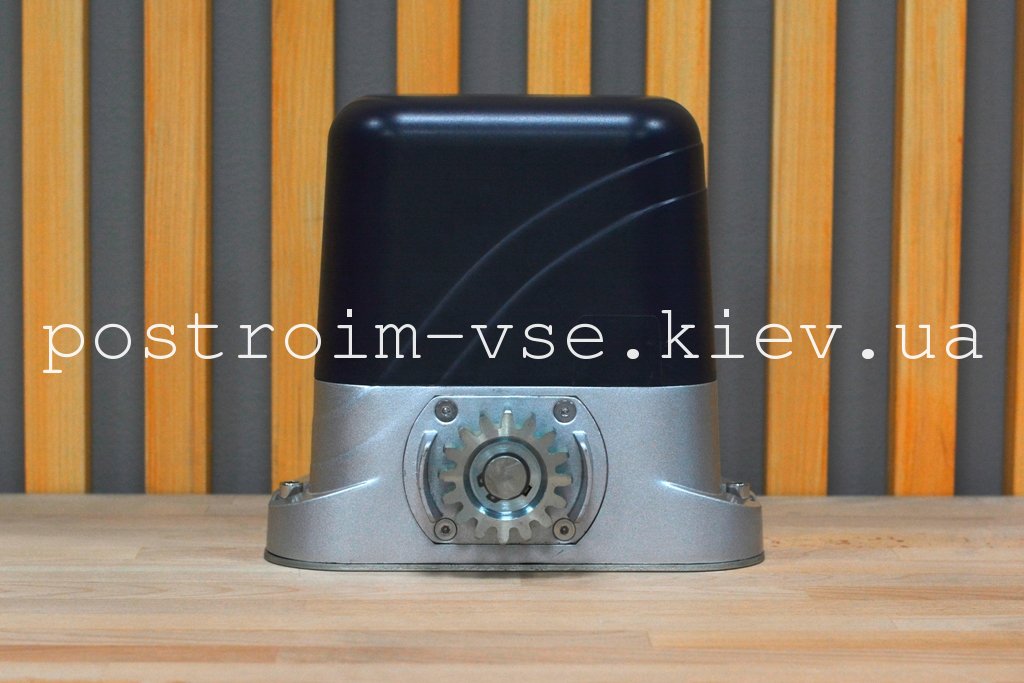

С одной стороны привода размещена стальная внешняя шестерня, она связывается зубьями с металлической зубчатой рейкой, которая в свою очередь прикреплена к каркасу откатных ворот.
С другой стороны привод имеет ручку механизма разблокировки редуктора.
Под пластиковой защитной крышкой размещен электромотор и элементы электроники управления.
Плата управления и подключение

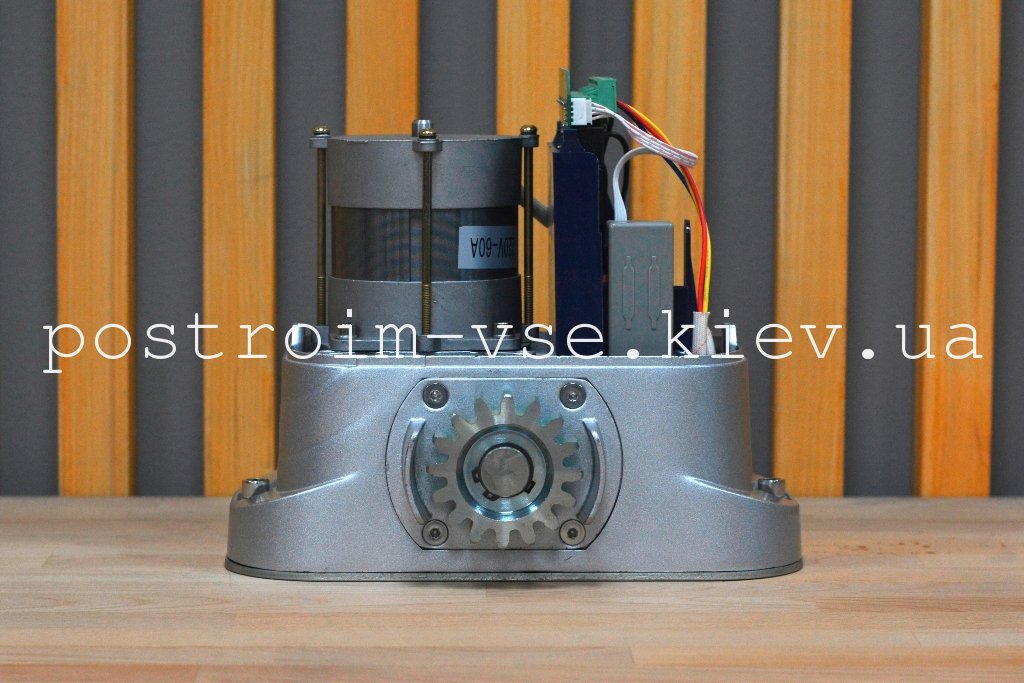

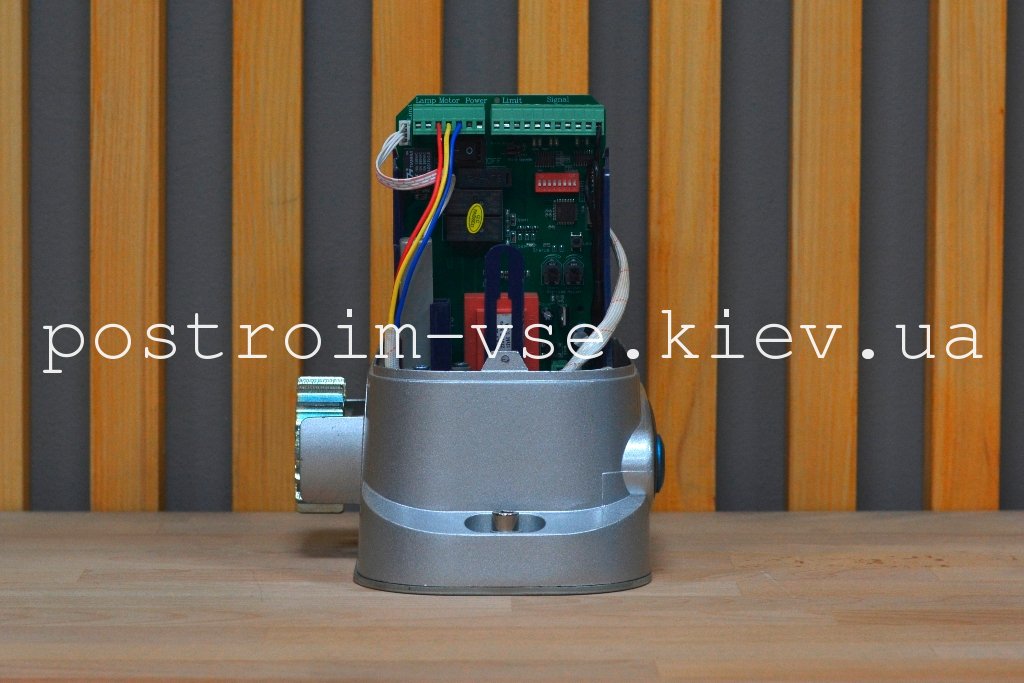

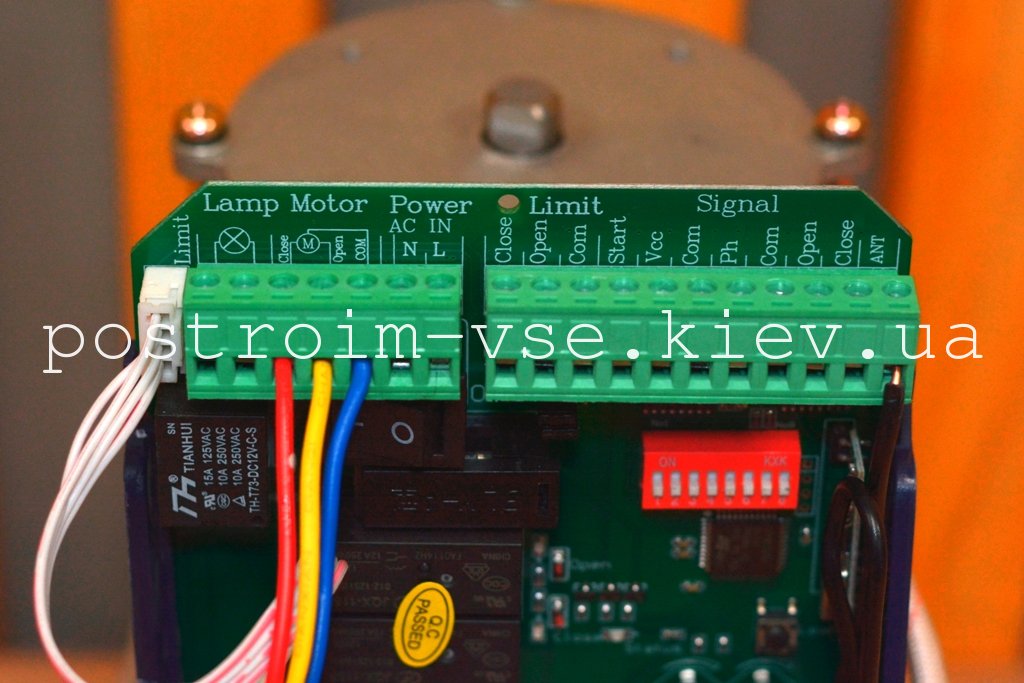

Плата управления Steelon ANT 500 размещена вертикально.
Все подключения выведены на верх для большего удобства. Как настраивается привод описано в детальной комплектной инструкции.

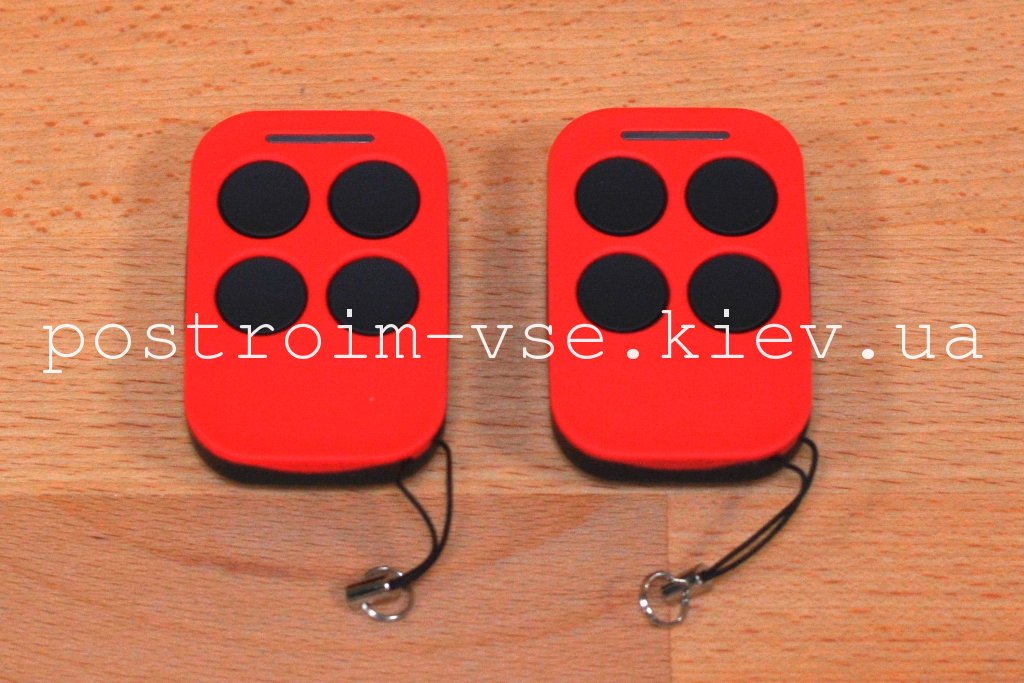

Плата управления Steelon ANT 500 работает с пультами дистанционного управления. Их в комплекте два, еще можно дополнительно прописать в память привода до 25 штук.

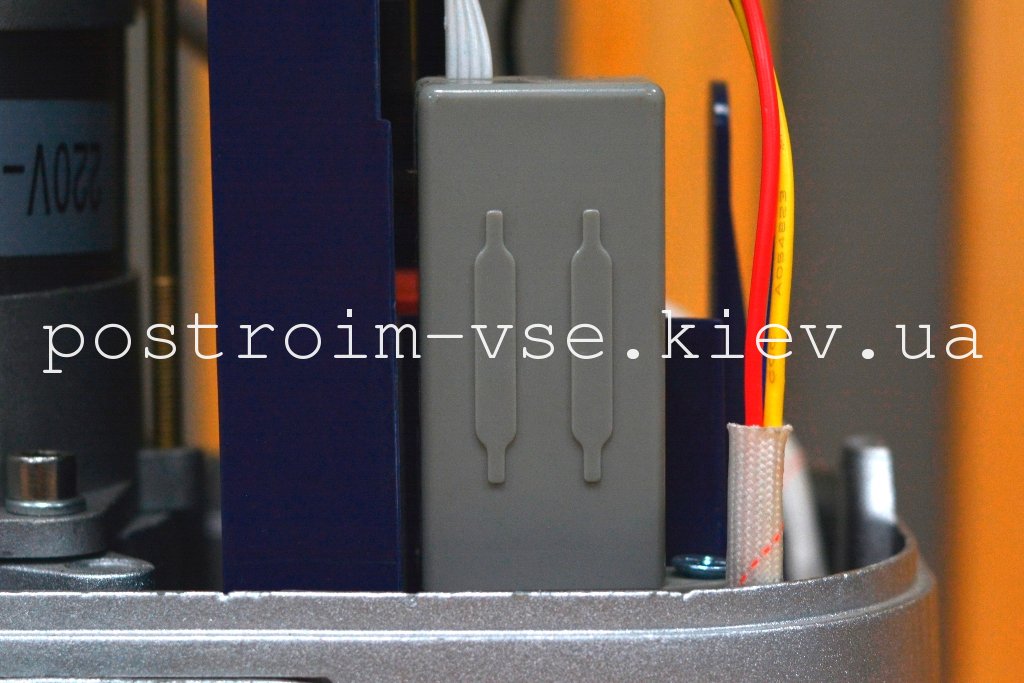

Также к плате управления автоматики для ворот подключен герконовый датчик конечных положений ворот (геркон).

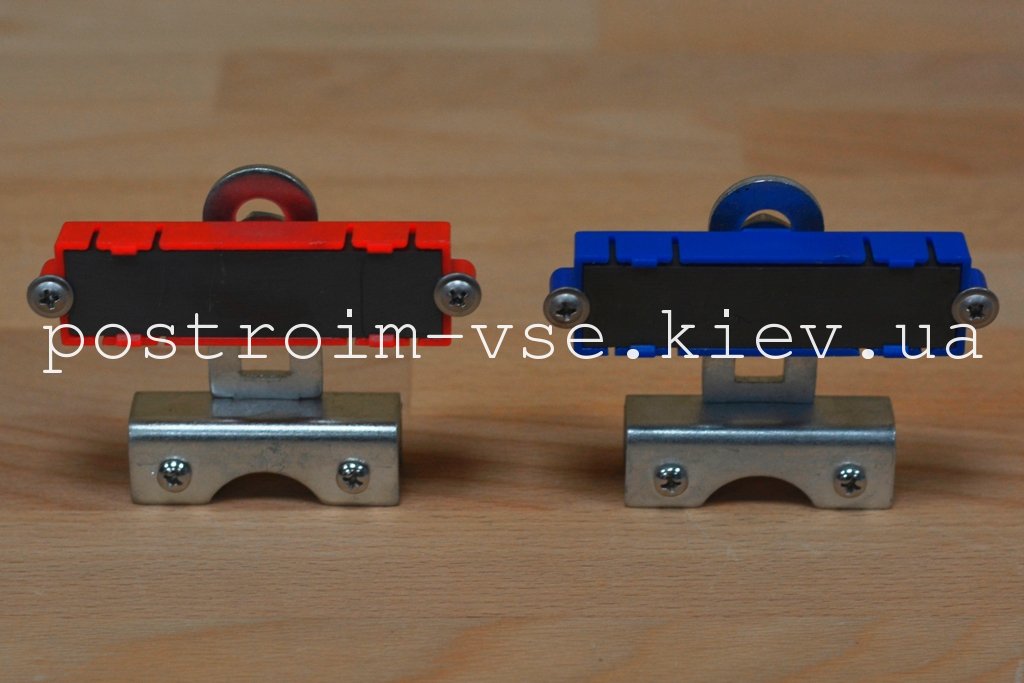

Он в свою очередь срабатывает от двух разнополярных магнитов, которые устанавливаются на зубчатую рейку.

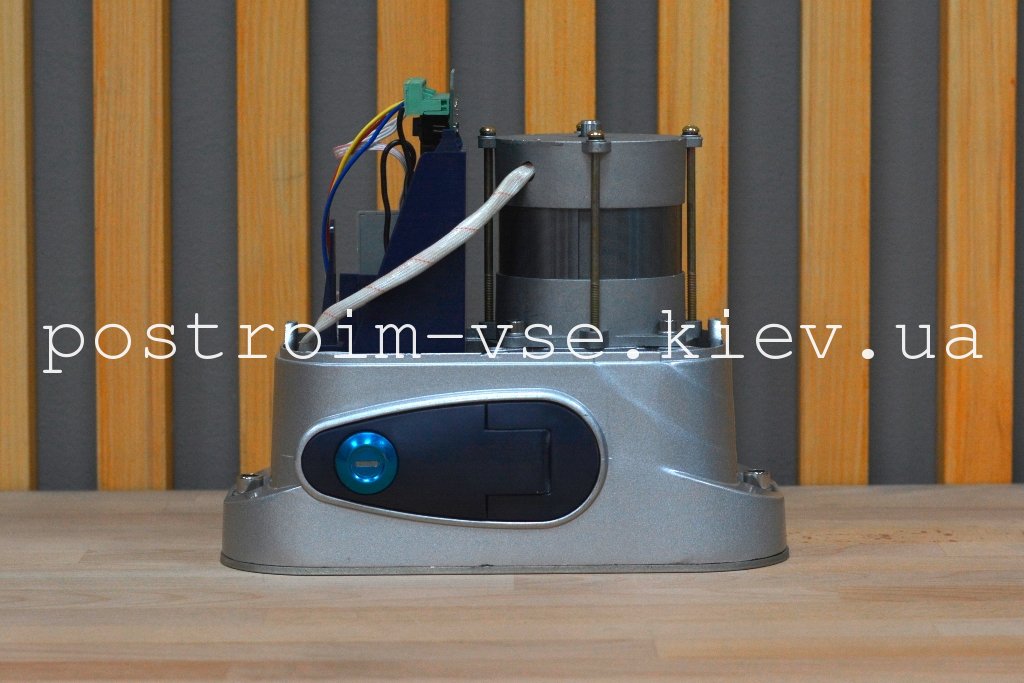

Устройство привода

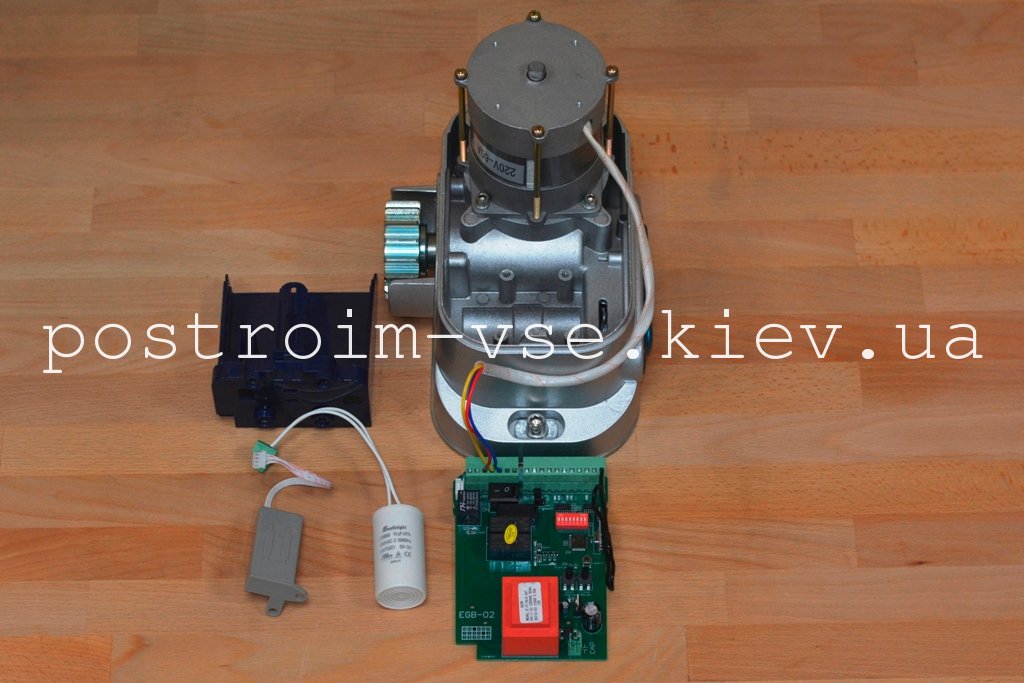

Рассмотрим остальные элементы привода.

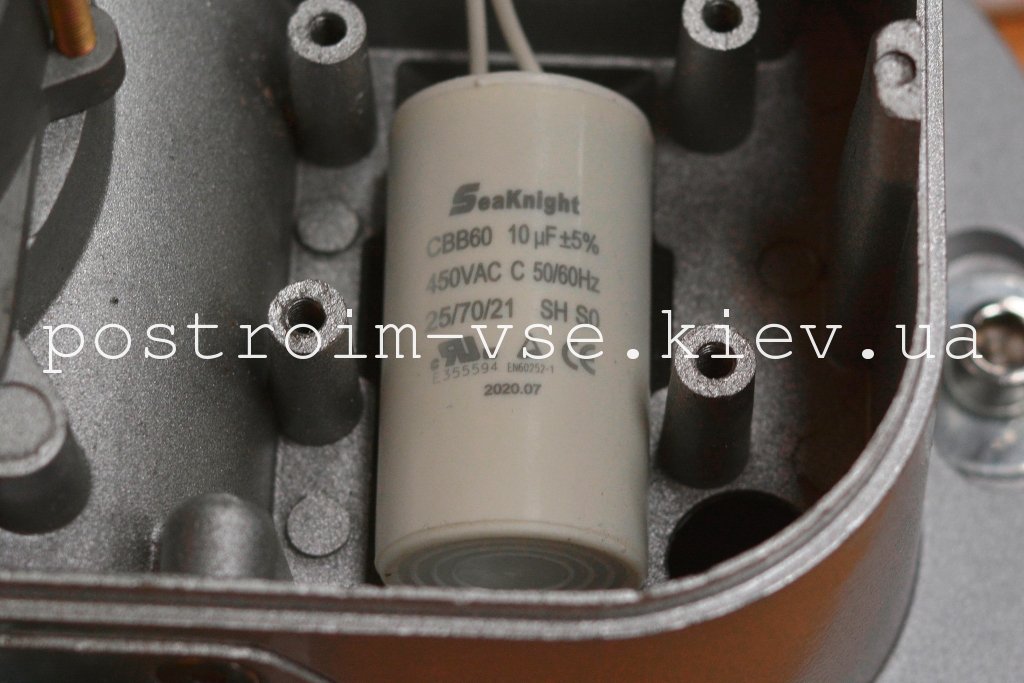

Рабочий конденсатор привода Steelon ANT 500, емкость 10 микрофарад.

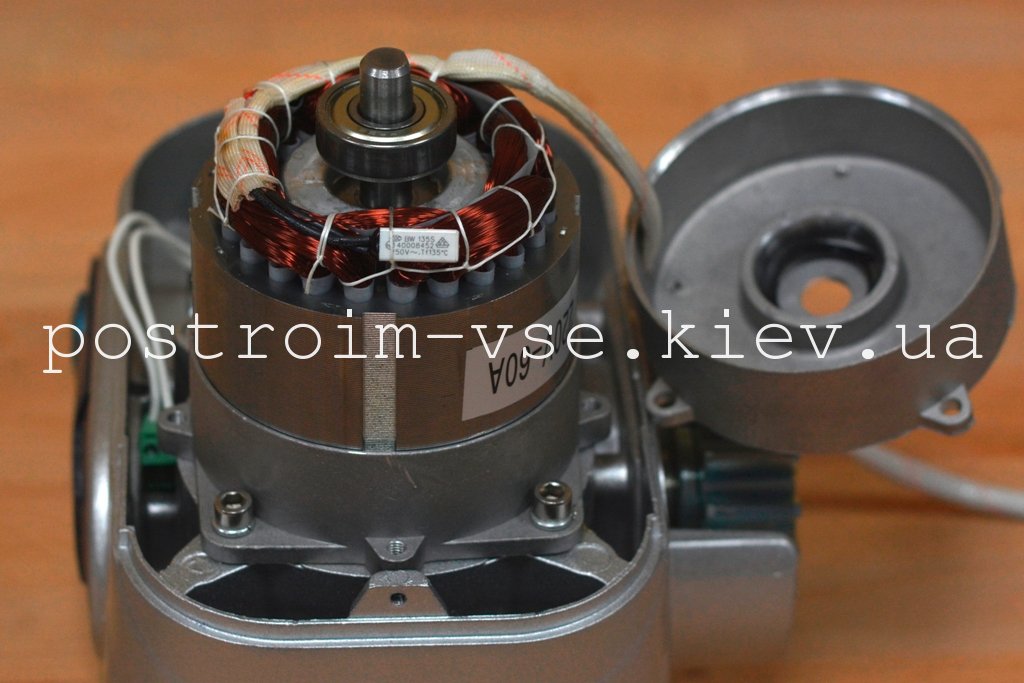

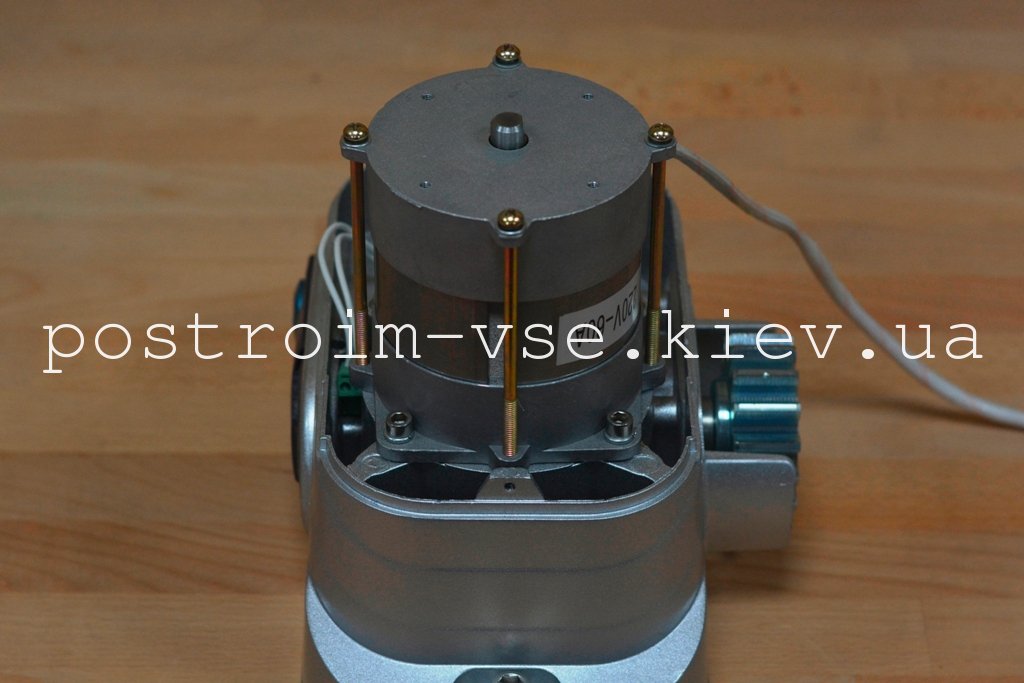

220 вольный электромотор.

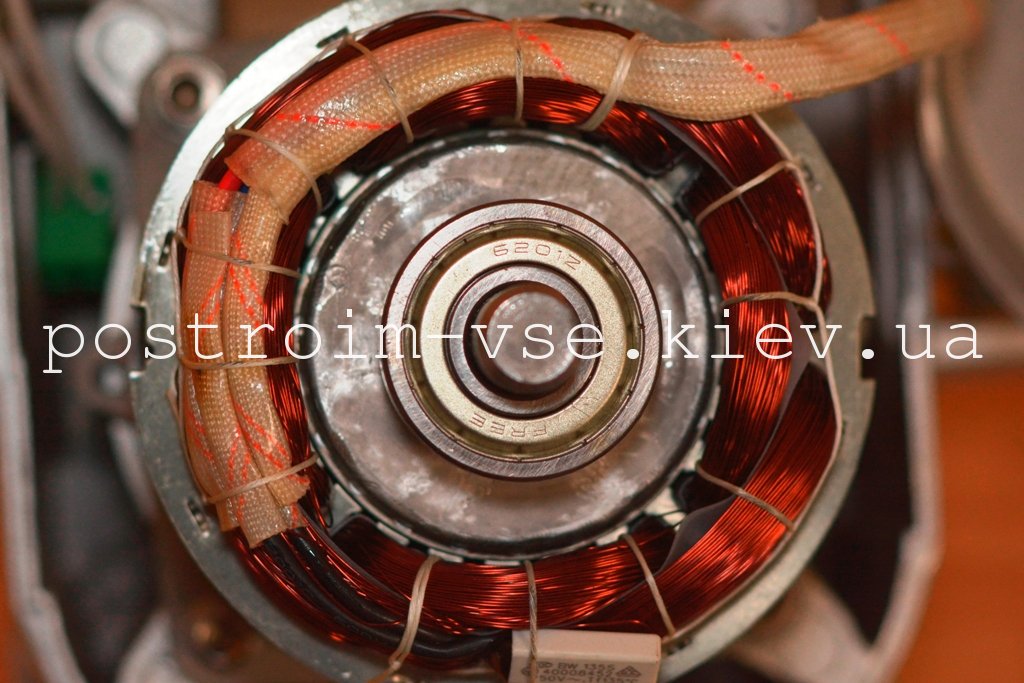

Его обмотки выполнены из меди, с качественной межвитковой изоляцией.
Якорь электромотора вращается на полноценных подшипниках.

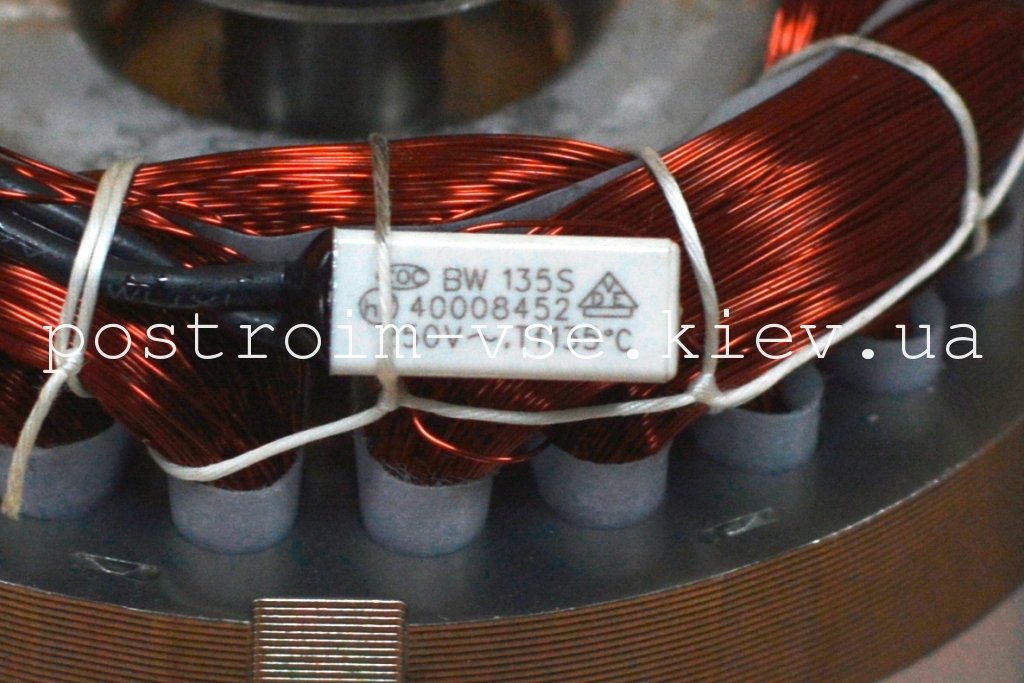

Обмотки электродвигателя имеют предохранительное термореле, которое может защитить от перегрева сгораний при перегреве двигателя.

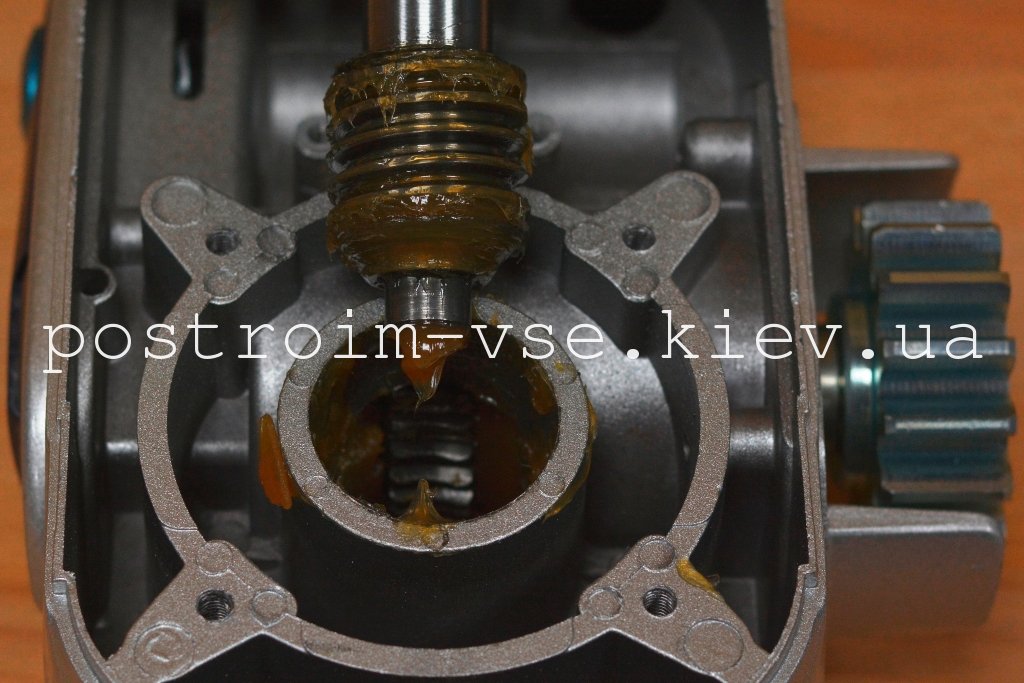

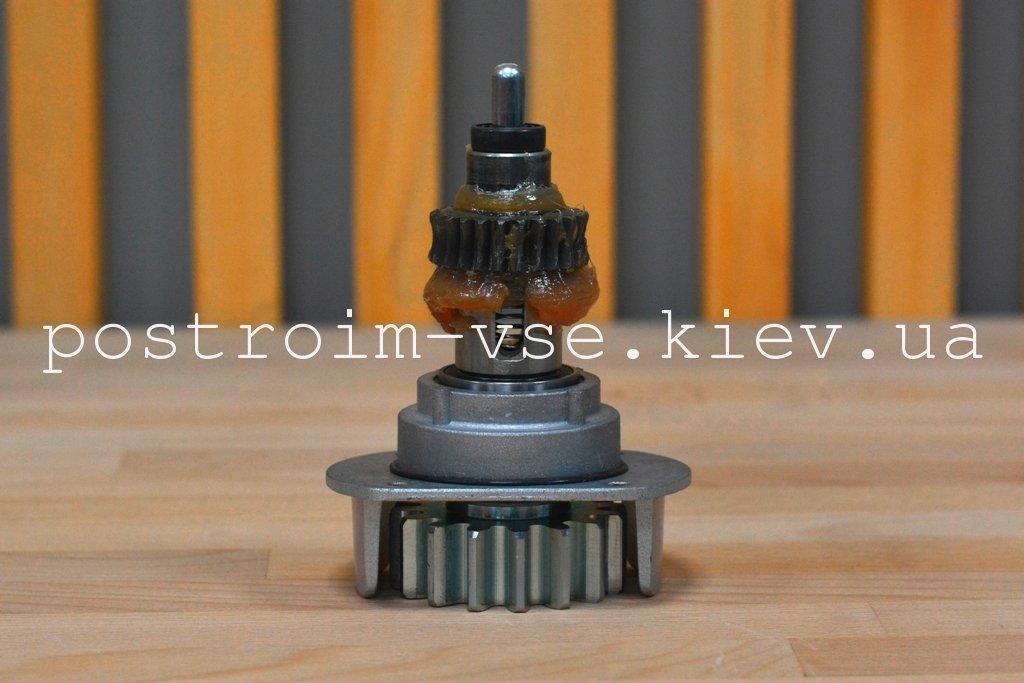

Редуктор привода Steelon ANT 500 полностью металлический и обильно смазан термостойкой смазкой.

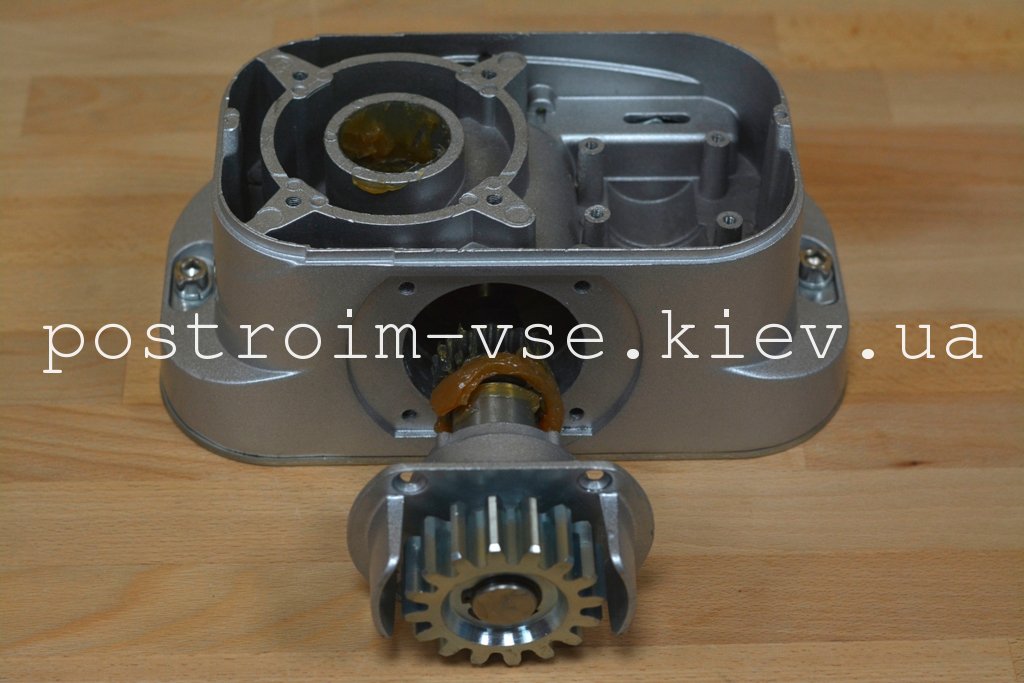

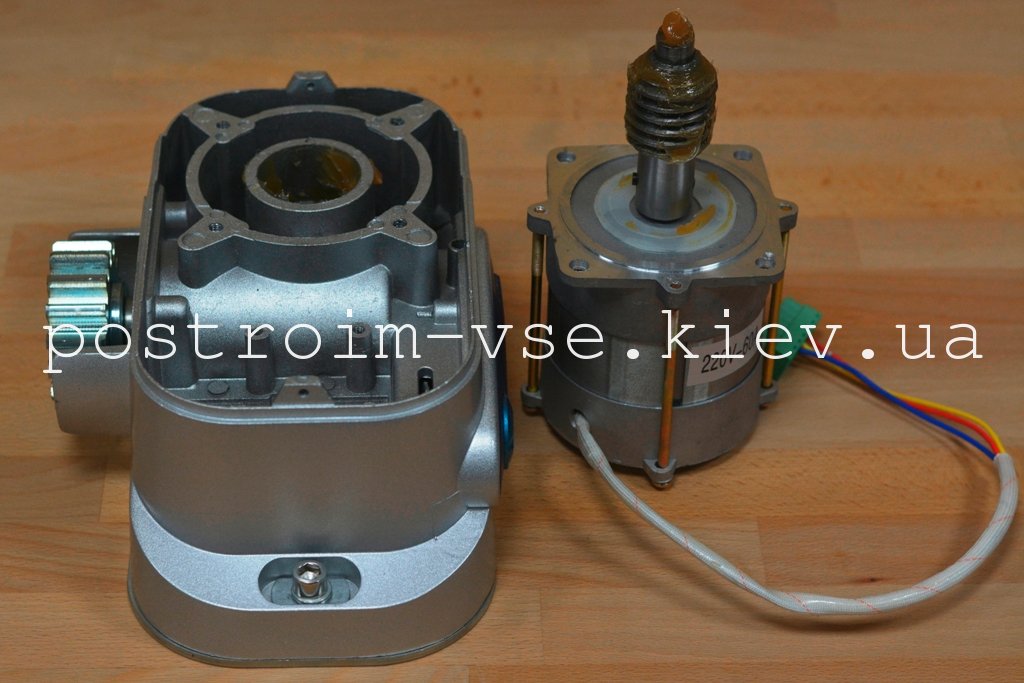

Корпус редуктора привода для ворот Steelon ANT 500 цельнолитой, из алюминия.
Внутренний вал редуктора Steelon ANT 500 работает на полноценных подшипниках.

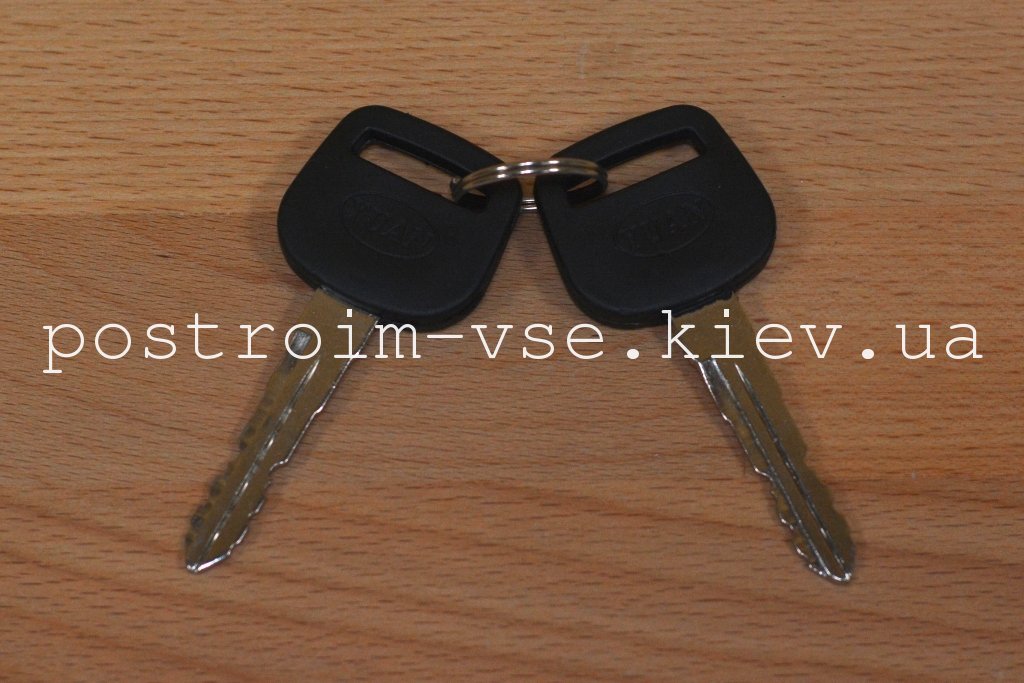

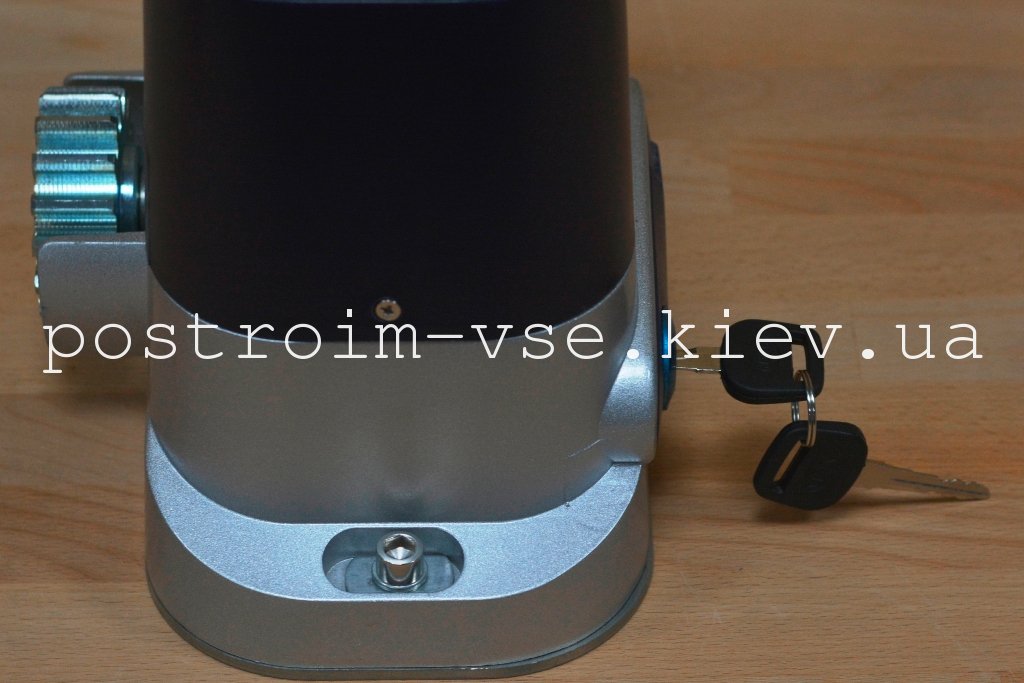

В комплекте с приводом идут два ключа разблокировки.
Они используются для экстренных случаев (отсутствие электропитания) или при монтаже привода.

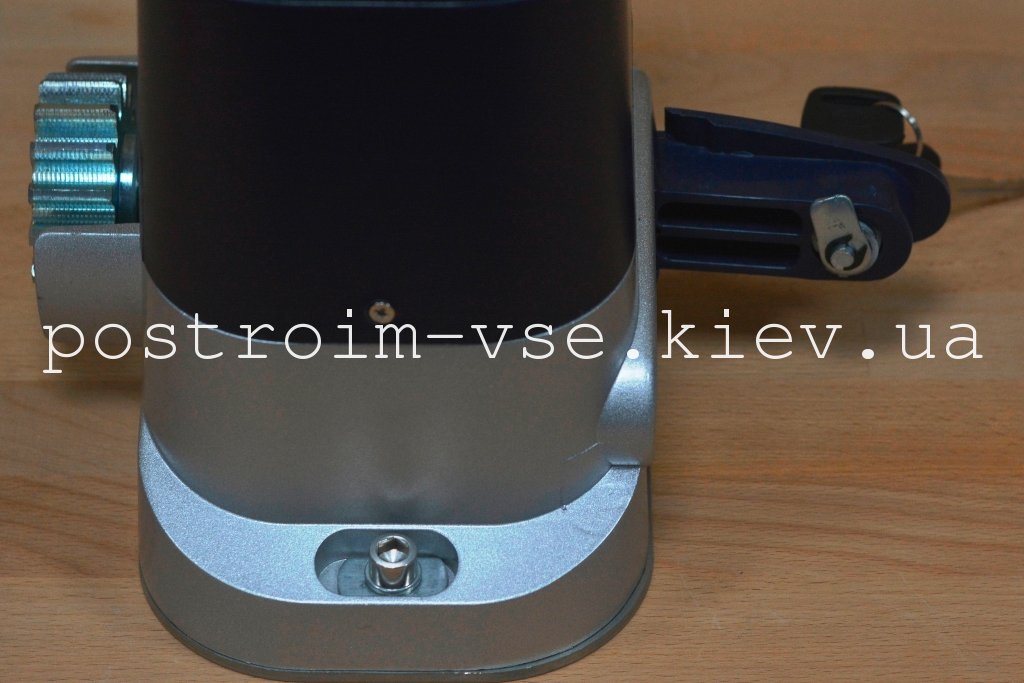

Вставив в замочную скважину на ручке разблокировки и оттянув ее. Тогда внешняя шестерня редуктора свободно будет вращаться. Эта возможность также актуальна когда пропало электропитание домохозяйства.
ВАЖНО Обратная блокировка редуктора проводится вручную перед запуском в работу привода.
Монтаж и дополнительные аксессуары

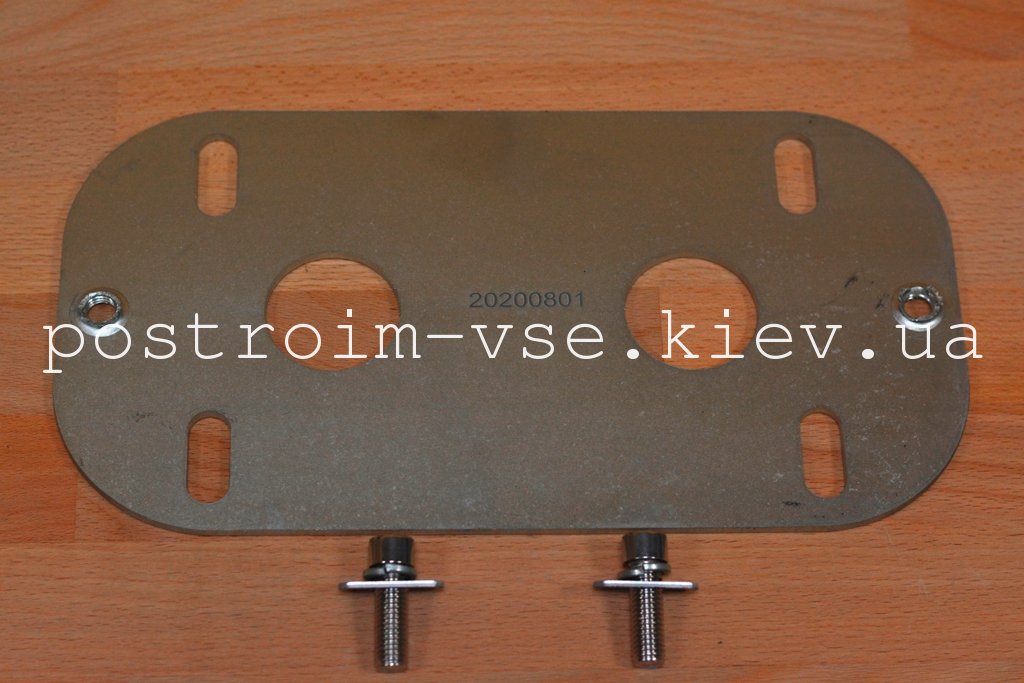

Привод Steelon ANT 500 монтируется при помощи пластины к закладной откатных ворот.

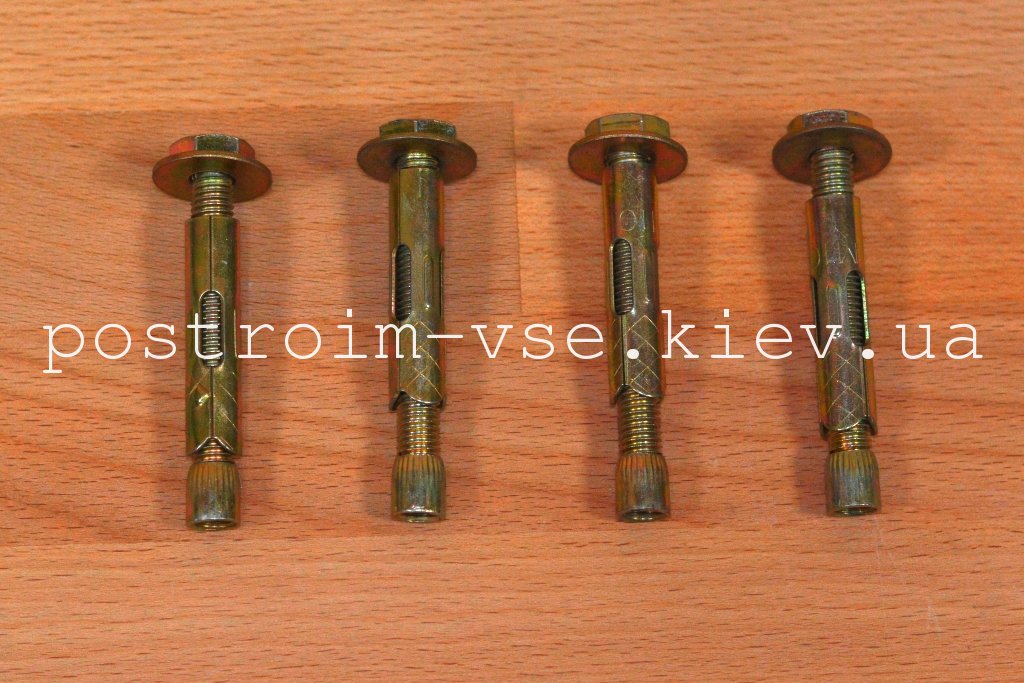

Можно использовать для этого комплектные дюбеля. но чаще используется электросварка и металлические детали.

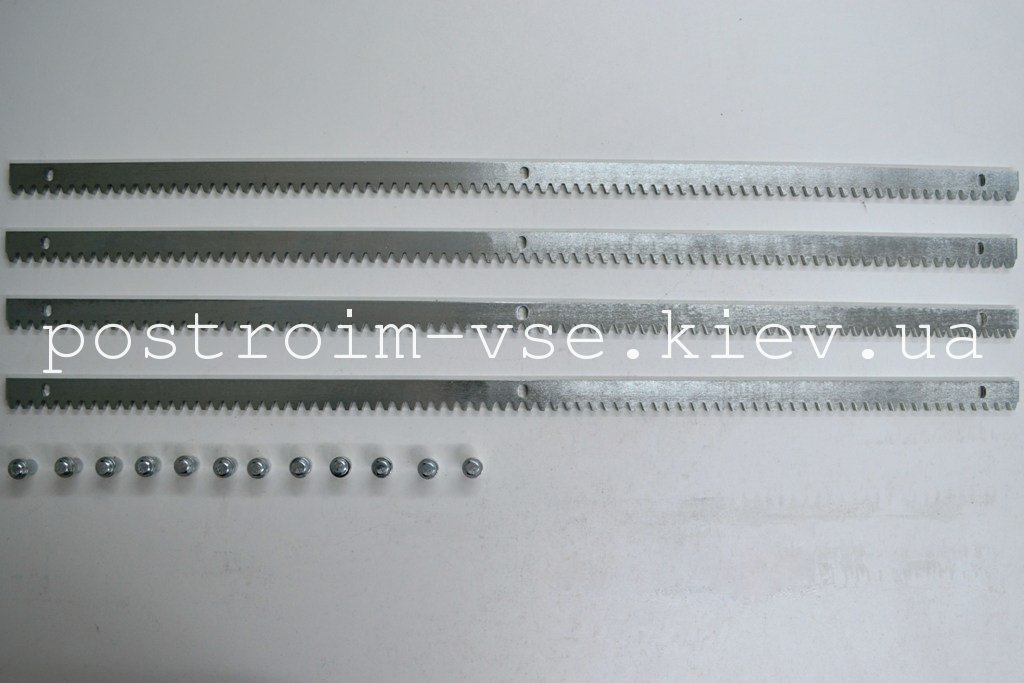

Дополнительно заказывается зубчатая рейка.
Также можно к приводу подключить GSM модуль для управления воротами с телефона.

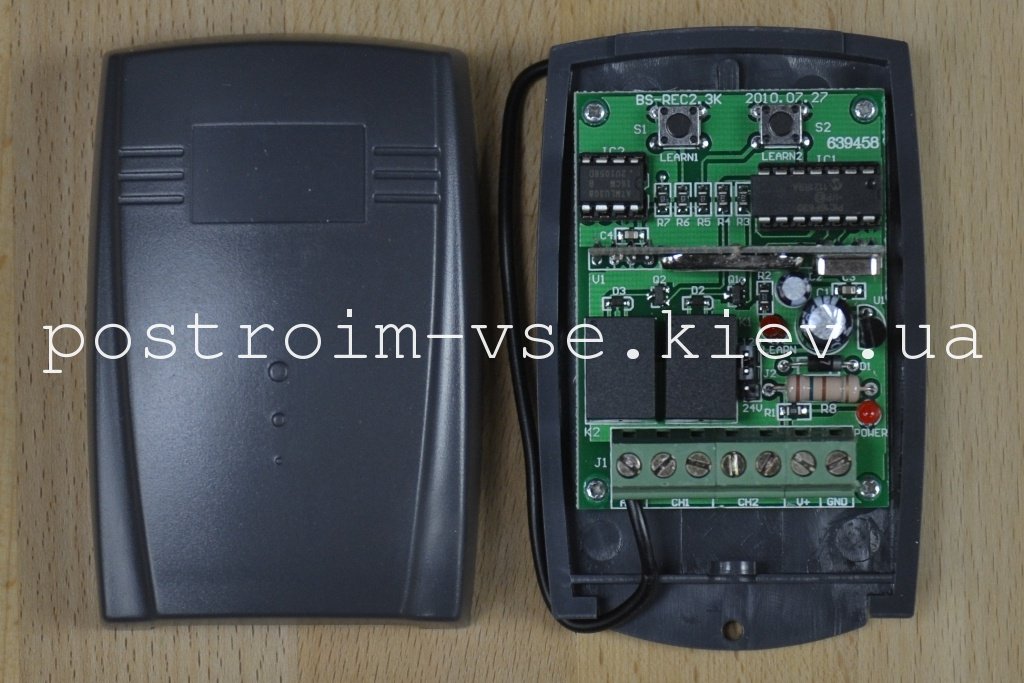

Если нужно прописать более 25 пультов то используется универсальный внешний приемник REC 2, на него записываются до 256 пультов.
Пример, статья как монтируется автоматика для откатных ворот.
